38-Stationen-Revolver.
38 Werkzeuge bleiben gleichzeitig geladen, der Revolver dreht mit 30 U/min. Ganze Teileserien laufen ohne manuellen Werkzeugwechsel durch.
Stanzmaschinen

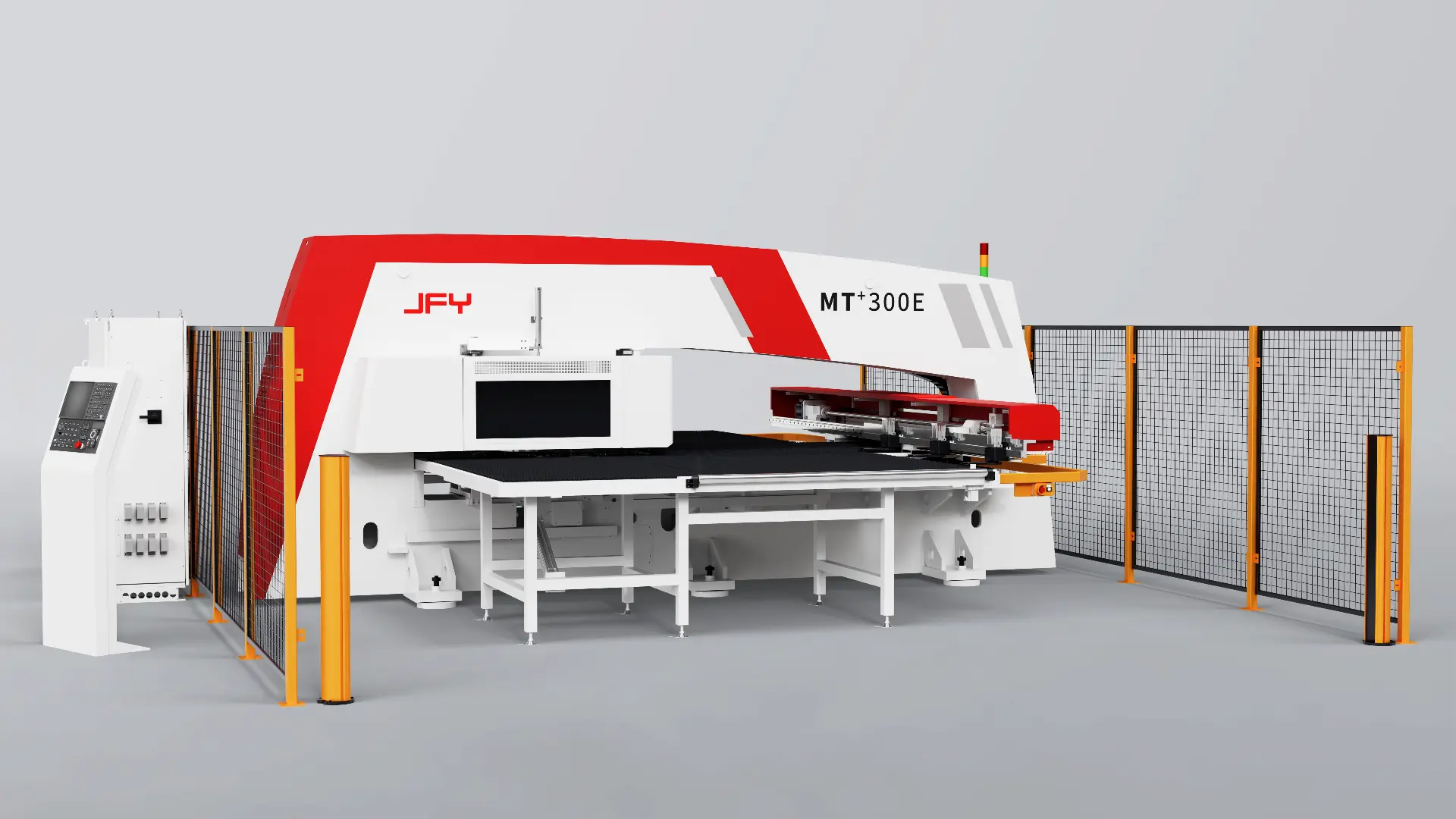

Stanzmaschine JFY MT+ 300E: Technische Daten
Die CNC-Revolverstanzmaschine für Lochbilder, Kiemen, Sicken und Durchzüge, die kein Laser formen kann. 300 kN, 38 Stationen und FANUC-Steuerung, mit Service in Deutschland durch I-H&S.
Serie MT+
MT+ 300E
Stanzen und Umformen in einem Programm: 38 Werkzeuge im Revolver, FANUC-Steuerung und einem maximalen Arbeitsbereich von 5.000 × 1.500 mm.
- 300 kN Stanzkraft
- 38 Stationen
- 5.000 × 1.500 mm
- bis 6 mm Blech
- FANUC-Steuerung
Technische Daten
Spezifikationen MT+ 300E-2515
Steuerung
FANUC, 5 Achsen
Hauptantrieb
Servomotor
Revolver
38 Stationen
Sicherheit
Lichtschranken
Modell Format | MT+ 300E-2515 5.000 × 1.500 mm |
|---|---|
| Maschine | |
| Max. Stanzkraft | 300 kN |
| Hauptantrieb | Servomotor |
| Steuerung | FANUC, 5 Achsen (X, Y, V, T, C) |
| Abmessungen inkl. Schutzzaun (L × B × H) | 7.026 × 7.900 × 2.360 mm |
| Blech & Werkzeug | |
| Max. Blechformat mit einmaligem Umsetzen | 5.000 × 1.500 mm |
| Max. Blechdicke | 6 mm |
| Max. Stanzdurchmesser | Ø 88,9 mm |
| Max. Hub | 32 mm |
| Spannpratzen | 3 |
| Stationen | 38 |
| Auto-Index-Stationen | 2 |
| Achsen & Performance | |
| Stanzgenauigkeit | ±0,1 mm |
| Max. Verfahrgeschwindigkeit X / Y / XY | 80 / 80 / 113 m/min |
| Max. Hubzahl bei 1 mm Teilung und 6 mm Hub | 750 Hübe/min |
| Max. Hubzahl bei 25 mm Teilung und 6 mm Hub | 400 Hübe/min |
| Revolverdrehzahl | 30 U/min |
| Arbeitstisch | |
| Arbeitstisch bis 3 mm | Feiner Bürstentisch |
| Arbeitstisch 3 bis 4 mm | Bürstentisch mit Stahlkugeln |
| Arbeitstisch 4 bis 6 mm | Stahlkugeltisch |
Abbildungen und Ausstattung können je nach Ausführung abweichen.

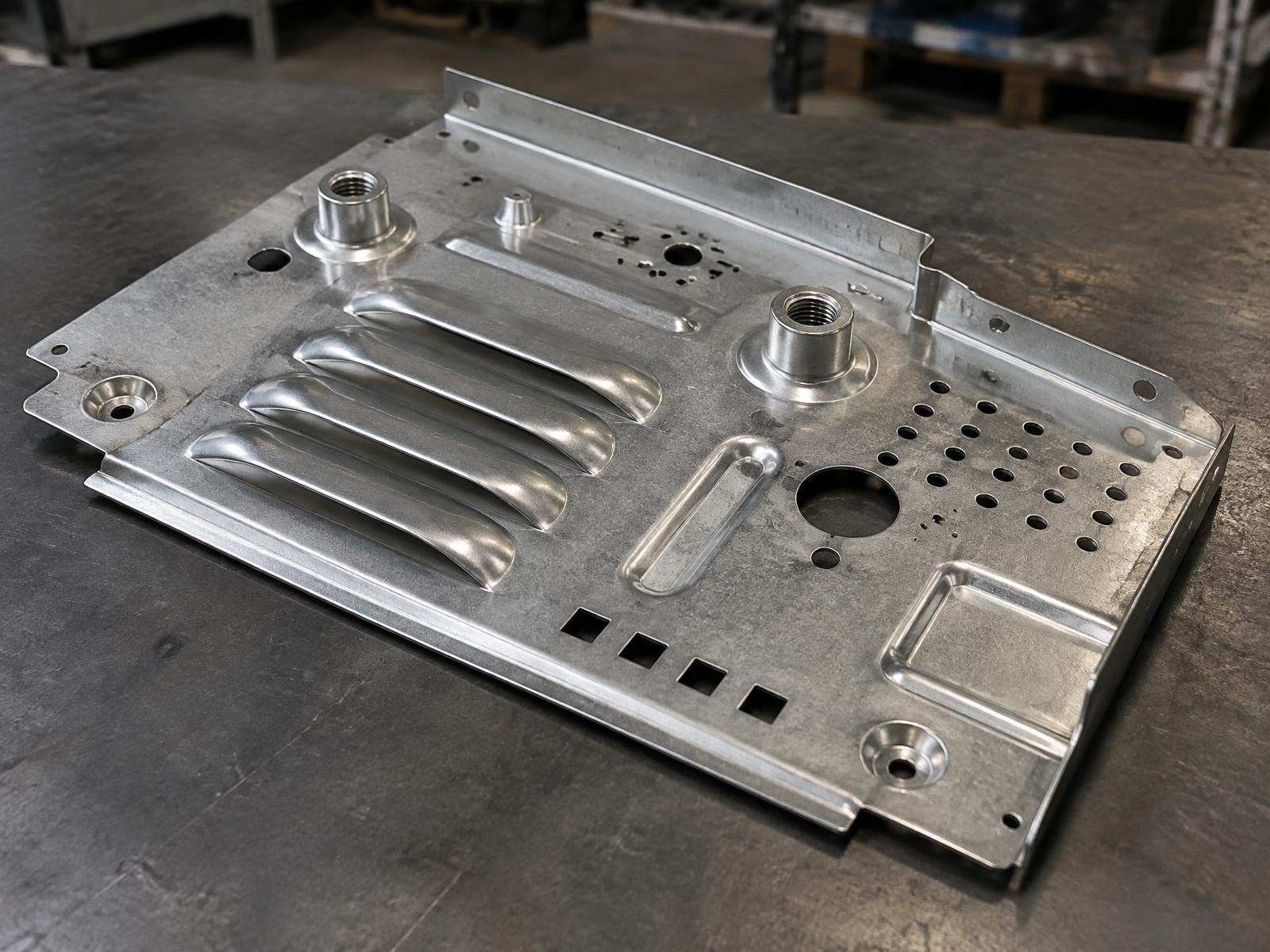

Formen, die kein Laser erzeugen kann
Kiemen, Durchzüge, Gewinde, Sicken und Ausbrüche fertigst du auf der MT+ 300E in einem Programm, auf einer Maschine. Ein Laser schneidet Konturen, umformen kann er nicht. Wenn deine Teile Umformungen brauchen, kommst du am Stanzen nicht vorbei.
Mehr produzieren, weniger rüsten.
38 Werkzeuge sitzen gleichzeitig im Revolver, so laufen ganze Teileserien ohne Unterbrechung. Kein manueller Werkzeugwechsel während des Betriebs. Weniger Rüstzeit, mehr Teile pro Schicht.
Weniger Verschnitt, kürzere Zyklen.
Schachtelung, Kalkulation und Bearbeitungsreihenfolge sind integriert. Gegenüber manueller Anordnung nutzt du dein Blech um 8 bis 15 % besser. Keine Probeläufe, kein verschwendetes Blech, kürzere Zykluszeiten.
±0,1 mm, Schicht für Schicht.
Der präzise bearbeitete Maschinenrahmen und das geschlossene Servosystem halten ±0,1 mm Stanzgenauigkeit, auch im Dauerbetrieb mit hoher Hubzahl. Präzision, die du deinen Kunden zusagen kannst.
Programmieren im Autopilot-Modus.
JFY PUNCH programmiert deine Stanzteile automatisch, mit optimierter Reihenfolge, Clusterwerkzeugen und Microjoints, ohne manuelle Eingaben. Mit JFY PLUS programmierst du Schneiden, Stanzen und Biegen in einer Oberfläche.
Technik im Detail
Technik, die dir Rüstzeit und Nacharbeit spart
Zwei Auto-Index-Stationen.
Zwei der 38 Stationen sind als Auto-Index-Stationen der Größe D ausgeführt.
Drei Spannpratzen.
Drei Spannpratzen halten das Blech. Formate bis 5.000 × 1.500 mm bearbeitest du mit einmaligem Umsetzen.
Servo-Hauptantrieb.
Ein Servomotor liefert bis zu 300 kN Stanzkraft und bis zu 750 Hübe pro Minute bei 1 mm Teilung.
Maschinenrahmen.
Der präzise bearbeitete Rahmen bildet zusammen mit dem geschlossenen Servosystem die Basis für ±0,1 mm Stanzgenauigkeit.
FANUC-Steuerung.
FANUC-CNC mit fünf Steuerachsen (X, Y, V, T, C). Die Achsen verfahren mit bis zu 80 m/min, kombiniert mit 113 m/min.
Software
JFY PUNCH: Programmieren im Autopilot-Modus
JFY PUNCH programmiert deine Stanzteile automatisch. Die Software optimiert die Reihenfolge, setzt Clusterwerkzeuge und Microjoints, ohne dass du manuell eingreifen musst.
Mit JFY PLUS verbindest du Schneiden, Stanzen und Biegen in einem Arbeitsablauf.
Mehr zur SoftwarePasst die MT+ 300E zu dir?
Passt, wenn
- deine Teile viele Löcher, Durchbrüche und Umformungen haben
- du Teileserien fertigst und Rüstzeit sparen willst
- du Bleche bis 6 mm bearbeitest
Wir prüfen mit dir Alternativen, wenn
- deine Teile vor allem Konturen ohne Umformung haben: dann lohnt der Blick auf unsere 2D-Laser
- du Bleche über 6 mm bearbeitest
Kauf und Service aus einer Hand
Wir sind exklusiver Vertriebs- und Servicepartner von JFY in Deutschland und den Niederlanden. Von der ersten Anfrage bis zur laufenden Wartung hast du bei uns feste Ansprechpartner, ohne Zwischenhändler.
- Wir schauen uns deine Teile an und prüfen ehrlich, ob die MT+ 300E zu deiner Fertigung passt.
- Transport, Aufstellung und Inbetriebnahme koordinieren wir für dich, die Erstabnahme ist dabei.
- Deine Bediener lernen die Maschine direkt an deinen eigenen Teilen kennen, auf Deutsch.
- Verschleißteile halten wir vorrätig, jede Wartung wird dokumentiert.
- Unsere Servicetechniker sind in Deutschland und den Niederlanden für dich unterwegs.
Häufige Fragen zur MT+ 300E
Leasing & Finanzierung
Diese Maschine kannst du auch leasen oder finanzieren
Jede JFY-Maschine kannst du bei uns leasen oder finanzieren. Das Leasing- oder Finanzierungsangebot bekommst du zusammen mit dem Maschinenangebot.
