FASERLASER-SERIE

BFC⁺ — Technische Daten

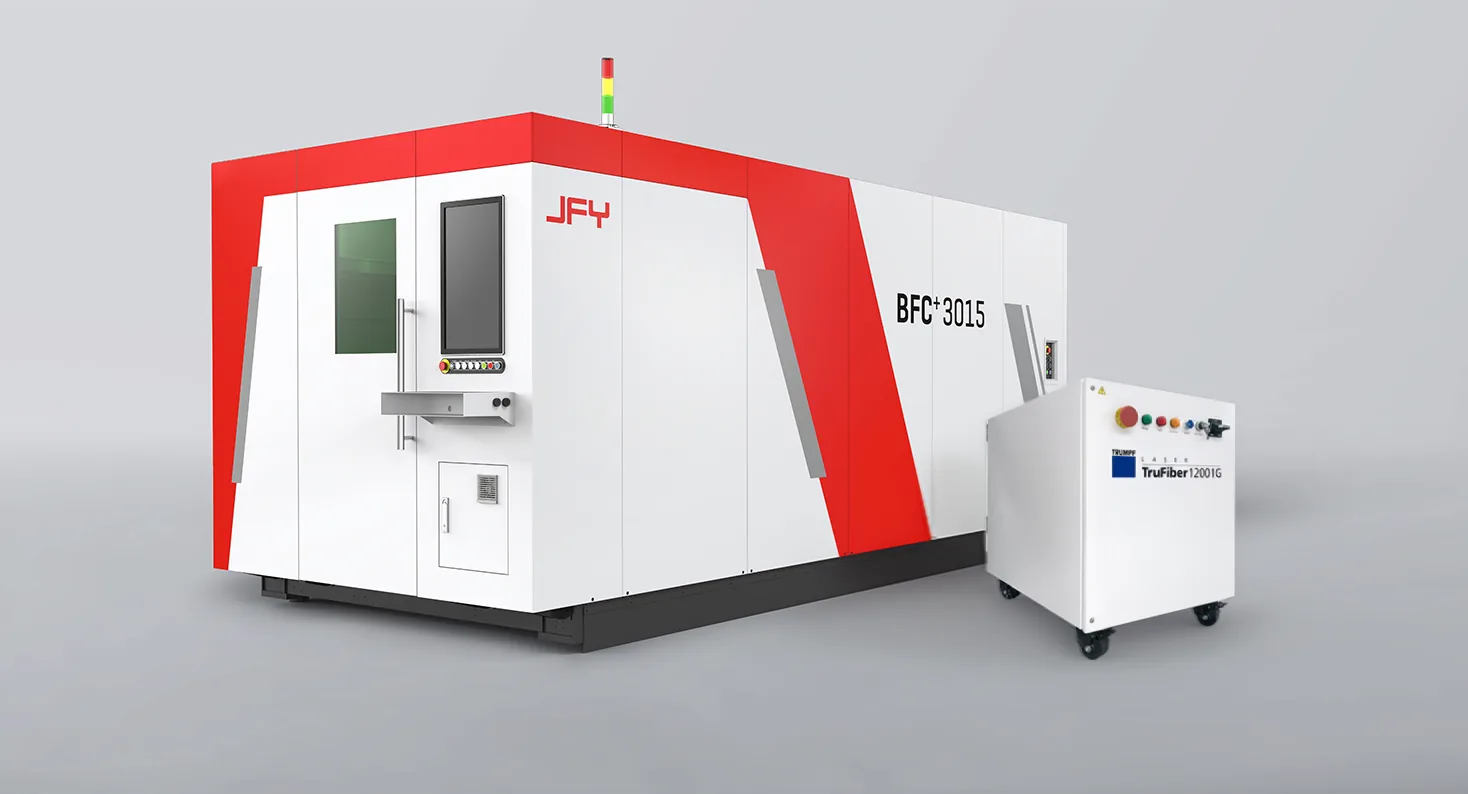

JFY BFC⁺ 3015 mit TRUMPF TruFiber Laserquelle

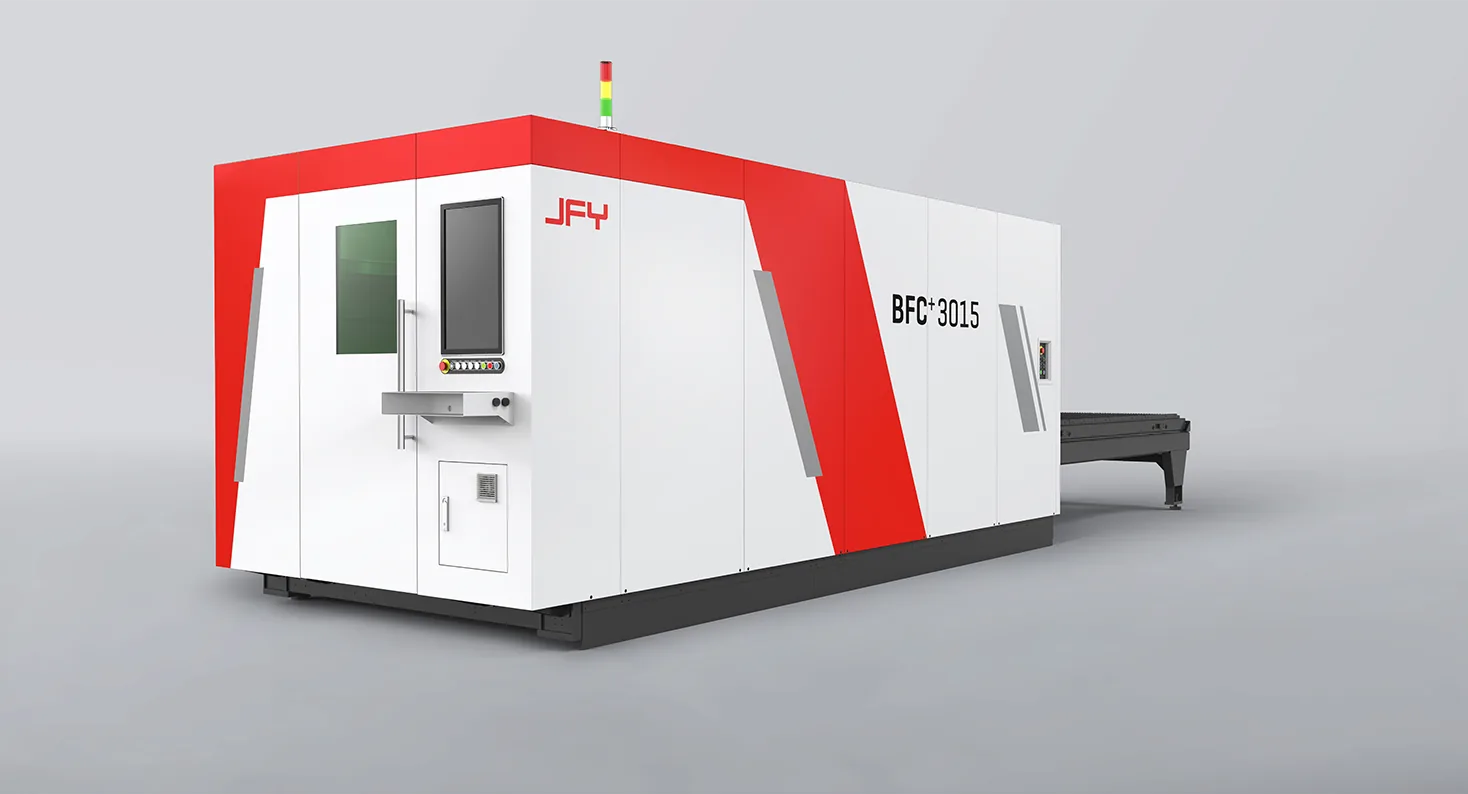

JFY BFC⁺ 3015 – Perspektivansicht mit Wechseltisch

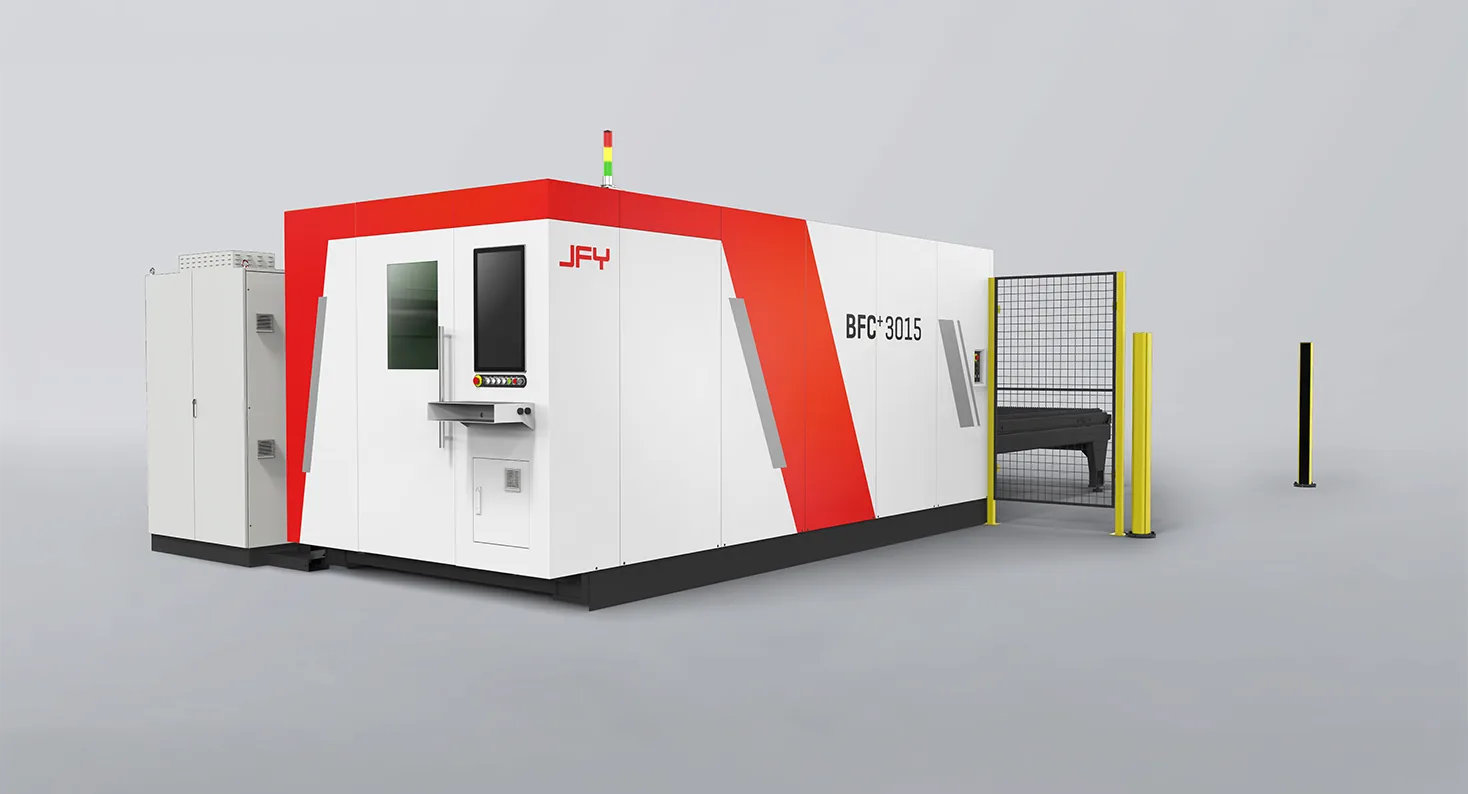

JFY BFC⁺ 3015 – Ansicht mit Schaltschrank und Schutzeinhausung

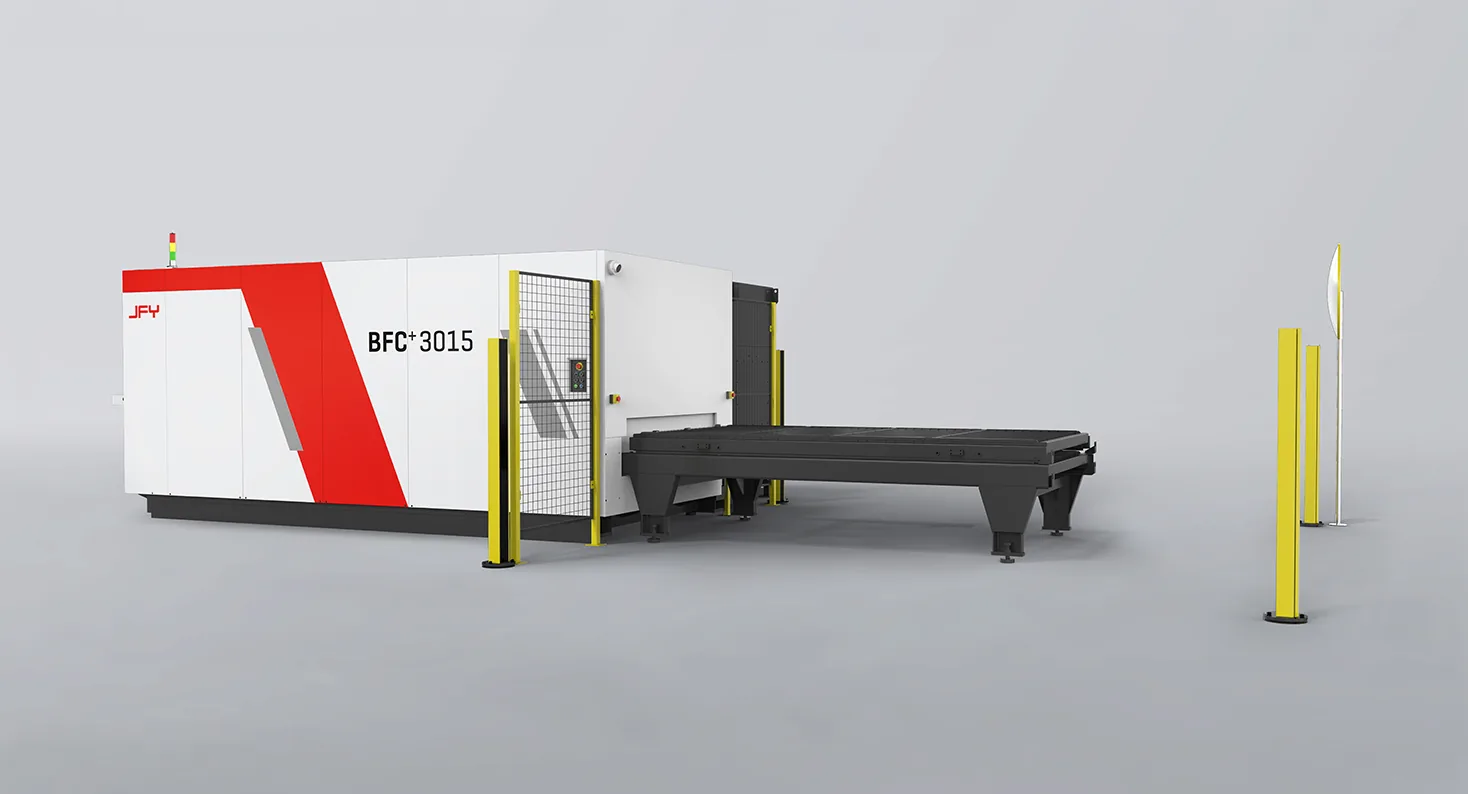

JFY BFC⁺ 3015 – Rückansicht mit ausgefahrenem Tisch

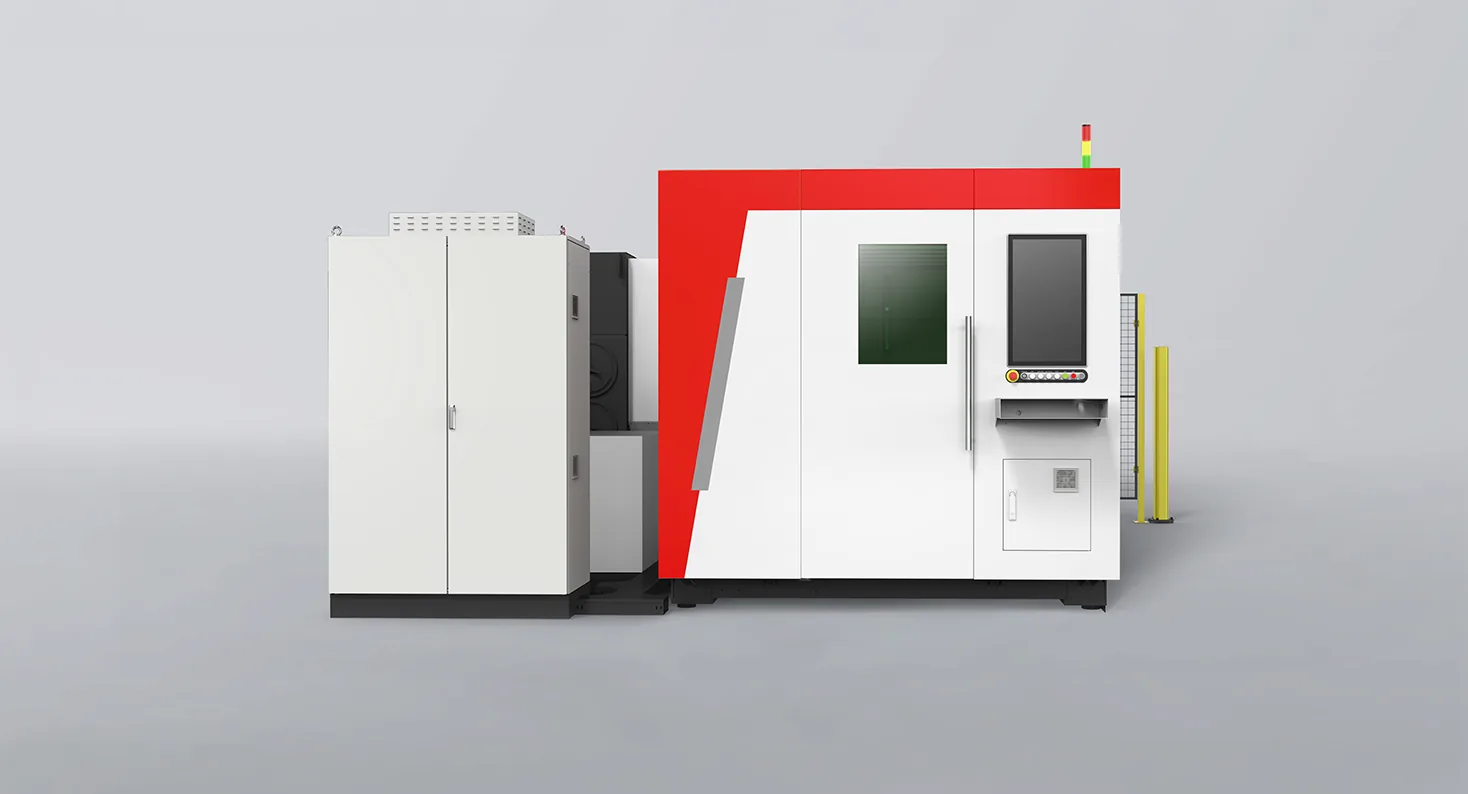

JFY BFC⁺ 3015 – Frontansicht mit Schaltschrank

TRUMPF Laser Inside

BFC⁺

Die Premium-Variante mit TRUMPF-Quelle und Precitec-Schneidkopf.

TRUMPF TruFiber G Laserquelle
Precitec Thunder (3 kW & 6 kW) / Procutter 1.0 (12 kW) Schneidkopf
Schneidet auch Kupfer
TRUMPF TruFiber mit höchstem Sicherheitsniveau (PLe)

Beratung anfragen

Technische Daten

Spezifikationen BFC⁺

Laserquelle

TRUMPF TruFiber G

Schneidkopf

• Precitec Thunder (3 & 6 kW)
• Procutter 1.0 (12 kW)

Steuerung

BOCHU FSCUT

Sicherheit

TRUMPF TruFiber mit höchstem Sicherheitsniveau (PLe)

Modell Format	3015 3.000 × 1.500 mm	4020 4.000 × 2.000 mm	6025 6.000 × 2.500 mm

Maschine
Verfügbare Laserstärken	3 kW · 6 kW · 12 kW	3 kW · 6 kW · 12 kW	6 kW · 12 kW
Maschinengewicht	7.600 kg	10.000 kg	16.000 kg

Achsen & Performance
X-Achse Verfahrweg	1.545 mm	2.050 mm	2.550 mm
Y-Achse Verfahrweg	3.070 mm	4.050 mm	6.100 mm
Z-Achse Verfahrweg	310 mm	260 mm	300 mm
Max. Geschwindigkeit X+Y	140 m/min	140 m/min	140 m/min
Beschleunigung	1,7 G	1,7 G	1,7 G
Positioniergenauigkeit	±0,03 mm/m	±0,03 mm/m	±0,03 mm/m
Schneidgenauigkeit	±0,1 mm/m	±0,1 mm/m	±0,1 mm/m

Max. Blechdicke bei 12 kW Wählen:
Baustahl	40 mm	40 mm	40 mm
Edelstahl	40 mm	40 mm	40 mm
Aluminium	40 mm	40 mm	40 mm
Messing	20 mm	20 mm	20 mm
Kupfer	14 mm	14 mm	14 mm

Anschluss & Verbrauch bei 12 kW Wählen:
Aktive Leistungsaufnahme	72 kW	72 kW	77 kW
Anschlussleistung	100 kVA	100 kVA	100 kVA
Spannungsversorgung	400 V / 50 Hz	400 V / 50 Hz	400 V / 50 Hz

Hinweis: Beim 12 kW-Modell im Format 4020 beträgt die maximale Schneiddicke auf dem oberen Tisch 40 mm, auf dem unteren werden max. 30 mm empfohlen. Kupfer kann nur mit der BFC⁺ geschnitten werden.

Angebot anfordern

Details

Was die BFC⁺ im Detail ausmacht.

Drei zentrale Baugruppen, die den Unterschied im täglichen Betrieb machen – von der Laserquelle über den Schneidkopf bis zur Maschinenstruktur.

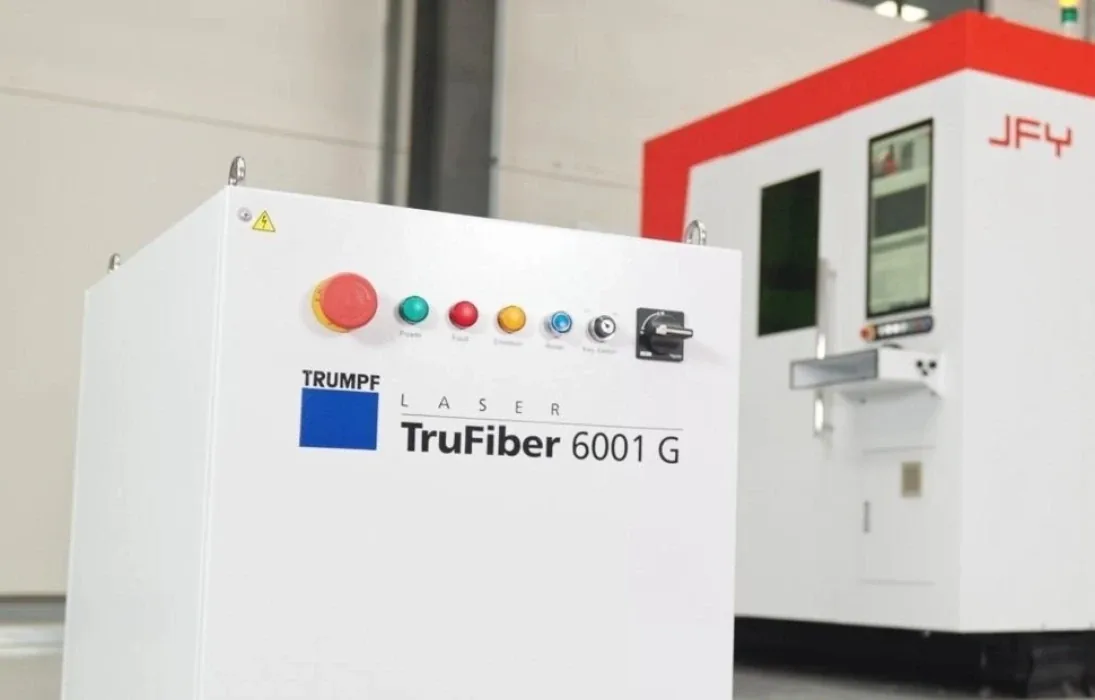

Neue Generation von TRUMPF TruFiber

Unübertroffene Strahlqualität
Höchste Präzision und langfristige Leistungsstabilität dank Active Power-Control.
Leistungs-Redundanz
Integrierte Redundanz sorgt für einen stabilen Betrieb ohne ungeplante Ausfallzeiten.
Außergewöhnliche Leistungsstabilität
±0,5 % Leistungsstabilität garantiert gleichbleibend präzise Schneidergebnisse.
Höchste Sicherheitsstandards
Erfüllt den höchsten Sicherheitslevel: Performance Level e (PLe).
Vielseitige Materialbearbeitung
Bearbeitet mühelos Baustahl, Edelstahl und hochreaktive Materialien.

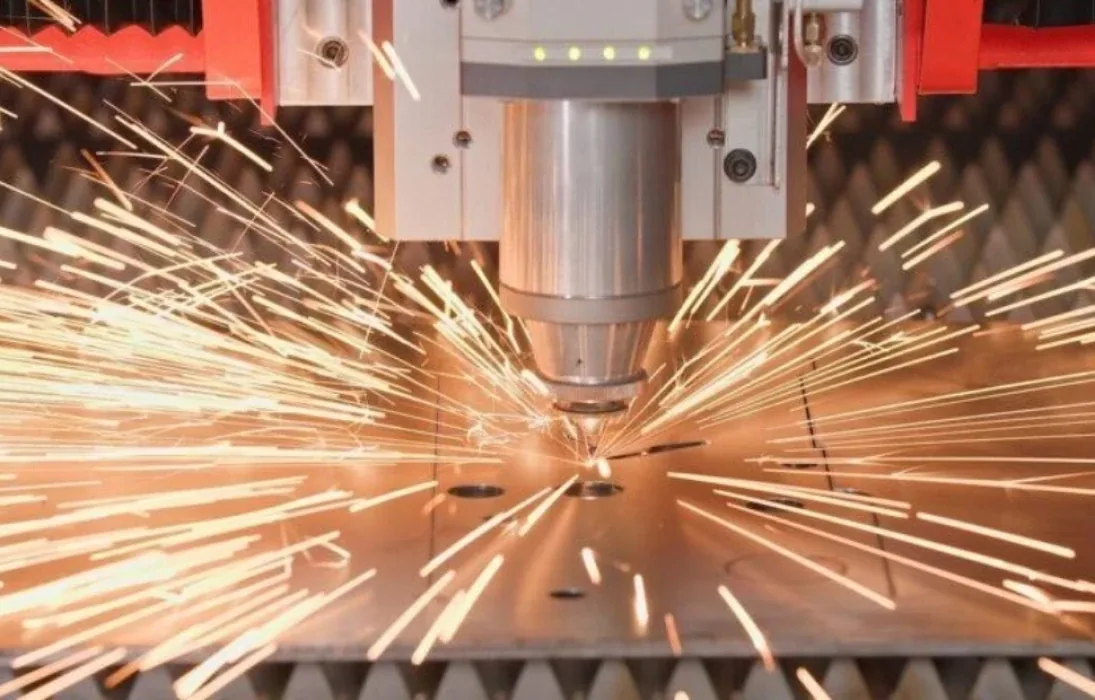

Precitec Schneideeinheit

Hohe Leistung
Überragende Schneidgeschwindigkeit dank geringem Gewicht.
Stabile Verarbeitung
Optimiert für dicke Materialien bei gleichbleibender Leistung.
Einfache Wartung
Für eine schnelle und unkomplizierte Instandhaltung konzipiert.

Hervorragende Stabilität und Präzision

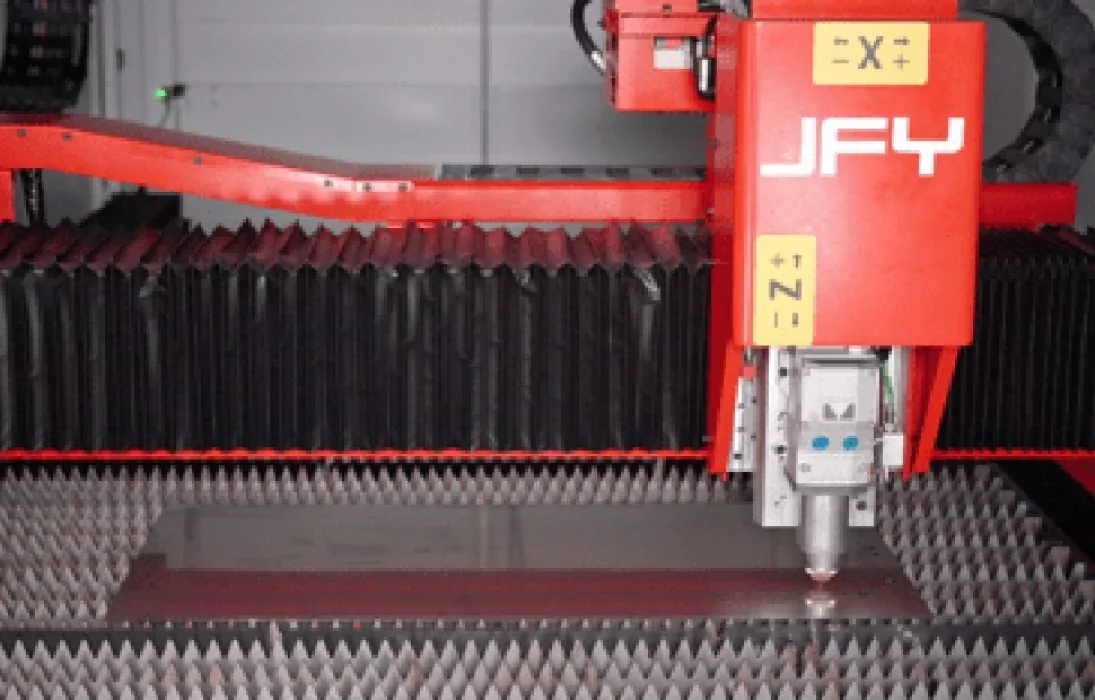

Geschweißtes Maschinenbett und Querträger

Geschweißtes Maschinenbett
Bietet höchste Torsionssteifigkeit und gewährleistet präzise Bauteilgenauigkeit.
Plattengeschweißter Querträger
Sorgt für hohe Stabilität und Unterstützung bei größerer Beschleunigung.
Hochleistungsmotoren
Ermöglichen einen präzisen und gleichmäßigen Betrieb.
Finite-Elemente-Analyse (FEA)
Stellt optimale strukturelle Integrität und Leistung sicher.

Im Detail

Robust gebaut, einfach zu bedienen.

Klare Mechanik, dokumentierte Wartungsintervalle und eine Bedienoberfläche, die auch Bediener ohne tiefes Laser-Know-how schnell beherrschen.

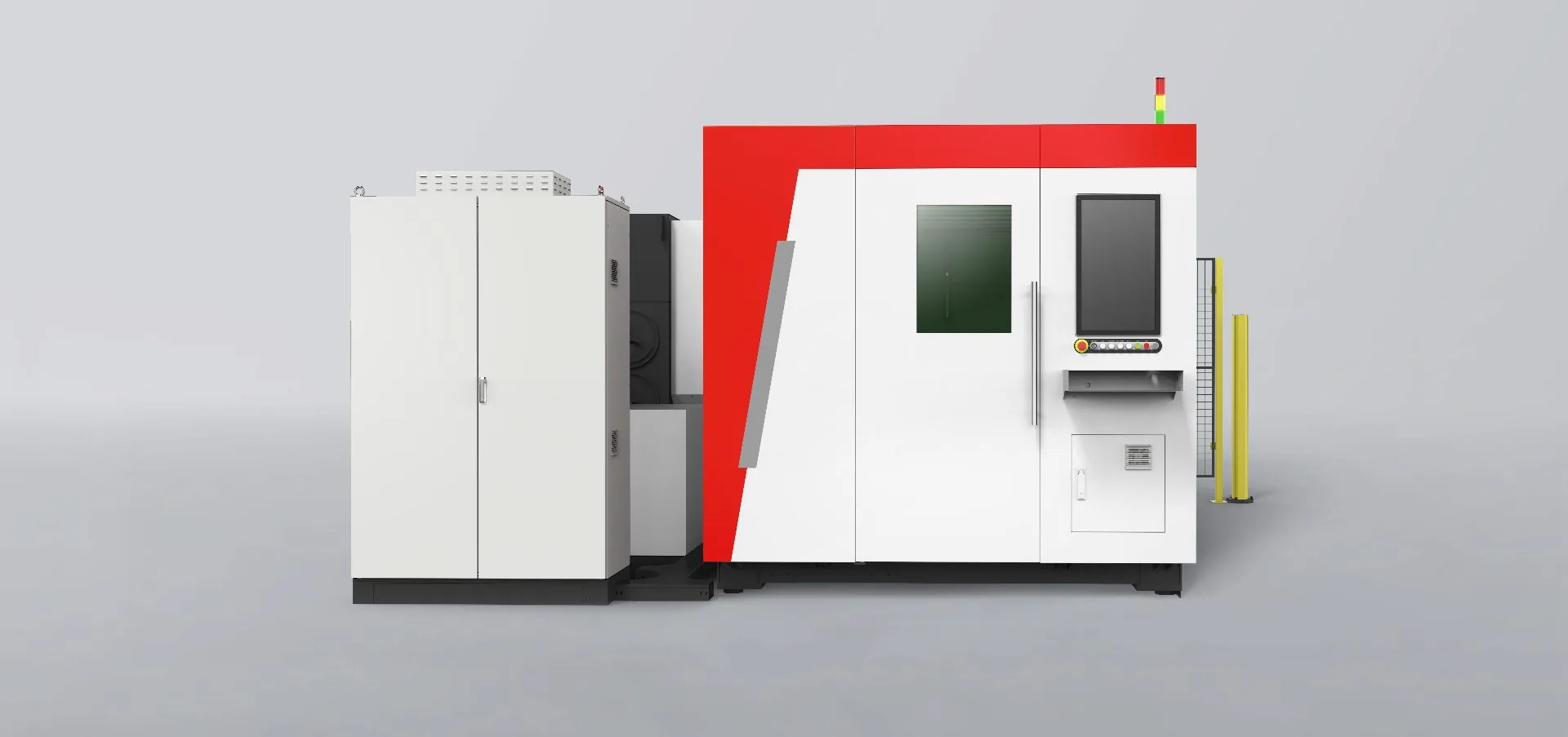

Detailaufnahme Schneidkopf des JFY BFC Faserlasers

BFC⁺ — Technische Daten

BFC⁺

Spezifikationen BFC⁺

Was die BFC⁺ im Detail ausmacht.

Neue Generation von TRUMPF TruFiber

Precitec Schneideeinheit

Hervorragende Stabilität und Präzision

Robust gebaut, einfach zu bedienen.
