ABKANTPRESSEN
CNC-Abkantpressen der JFY TPM-Serie
Serienteile und Einzelstücke sauber biegen, mit Maschinen, die auch in der dritten Schicht durchhalten.
Elektro-hydraulisch abkanten mit der TPM-Serie
Abkantpresse, Abkantmaschine, Biegepresse oder Kantbank: Gemeint ist in aller Regel dasselbe Gerät. Fachlich korrekt heißt das Verfahren Gesenkbiegen, in der Werkstatt spricht fast jeder vom Abkanten. Die JFY TPM-Serie ist eine elektro-hydraulische Blechbiegemaschine zum absolut fairen Preis, die keinerlei Abstriche in Sachen Qualität macht. Beim Biegen entscheidet die Wiederholgenauigkeit über den Ausschuss. Die JFY TPM-Serie arbeitet elektro-hydraulisch mit CNC-Steuerung, 3D-Simulation und mehrachsigem Hinteranschlag: Presskräfte von 60 bis 320 Tonnen, Biegelängen von 2.050 bis 4.100 mm. Die Bombierung gleicht die Durchbiegung des Tisches aus, damit der Winkel über die ganze Länge stimmt, auch beim letzten Teil der Serie.
Welche Maschine zu dir passt, hängt an deinen Werkstücken: längstes Teil, dickstes Blech, Werkzeugnormen und wie oft du umrüstest. Das rechnen wir mit deinen Zeichnungen durch, statt dir eine Tonnage aus dem Katalog zu verkaufen. Aufstellung, Bedienerschulung und Wartung übernimmt I-H&S aus Backnang.
Welche Presskraft brauchst du?
Das ist die erste Frage vor jedem Angebot, und sie lässt sich vorab gut abschätzen. Die Presskraft hängt an vier Größen: Blechdicke, Biegelänge, Werkstoff und Matrizenöffnung.
Die Faustformel für das Freibiegen, also die Standardbetriebsart jeder CNC-Abkantpresse:
Presskraft in Tonnen ≈ Blechdicke in Millimetern × 8 × Biegelänge in Metern
Ein Beispiel: 12 mm Baustahl über 3 Meter ergibt 12 × 8 × 3, also rund 288 Tonnen.
Richtwerte für Baustahl S235
| Blechdicke | 1 m | 2 m | 3 m | 4 m |
|---|---|---|---|---|
| 2 mm | 15 | 30 | 45 | 60 |
| 3 mm | 22 | 44 | 66 | 88 |
| 4 mm | 30 | 60 | 90 | 120 |
| 5 mm | 37 | 74 | 111 | 148 |
| 6 mm | 44 | 88 | 132 | 176 |
| 8 mm | 59 | 118 | 177 | 236 |
| 10 mm | 73 | 146 | 219 | 292 |
| 12 mm | 88 | 176 | 264 | 352 |
Korrekturfaktoren
| Einfluss | Faktor |
|---|---|
| Edelstahl 1.4301 | × 1,4 bis 1,5 |
| Aluminium AlMg3 | × 0,5 |
| Höherfester Stahl S355 | × 1,2 |
| Hochfester Stahl ab S700 | × 1,8 |
| Gesenkbiegen statt Freibiegen | × 3 |
| Prägebiegen | × 5 und mehr |
Wichtig zur Matrizenöffnung. Die Werte oben gelten für die übliche Regel, dass die V-Öffnung etwa dem Achtfachen der Blechdicke entspricht. Eine breitere Öffnung senkt die nötige Presskraft, vergrößert aber den kleinsten erreichbaren Radius und die Rückfederung. Eine zu schmale Öffnung erzeugt Abdrücke auf dem Blech, treibt die Kraft nach oben und kann die Matrize beschädigen.
Die 80-Prozent-Regel
Wähle die Maschine so, dass dein regelmäßiger Bedarf bei etwa 80 Prozent der Nennpresskraft liegt. Dauerbetrieb am Limit verschleißt Maschine und Werkzeuge deutlich schneller.
Welches Modell passt zu deinem Spektrum?
| Dein größtes Teil | Erforderlich | Passendes Modell |
|---|---|---|
| 3 mm über 2 m | 44 t | TPM8 60T |
| 4 mm über 3 m | 90 t | TPM8 150T |
| 6 mm über 2 m | 88 t | TPM8 150T |
| 6 mm über 3 m | 132 t | TPM8 225T oder TPM+L 225T |
| 8 mm über 3 m | 177 t | TPM8 225T |
| 10 mm über 3 m | 219 t | TPM8 320T |
| 10 mm über 4 m | 292 t | TPM8 320T, Biegelänge 4.100 mm |
| 12 mm über 3 m | 264 t | TPM8 320T |
| 12 mm über 4 m | 352 t | oberhalb der TPM8-Serie, sprich uns an |
Das sind Richtwerte für die Vorauswahl. Für ein belastbares Ergebnis brauchen wir dein tatsächliches Teilespektrum, weil Matrizenöffnung, Werkzeugbestand und Biegefolge das Ergebnis verschieben.
Teilespektrum senden und Auslegung anfragenUnsere Abkantmaschinen entdecken
JFY bietet zwei Serien elektro-hydraulischer Abkantpressen für deine Biegearbeiten: die robuste TPM8 für die tägliche Fertigung und die erweiterte TPM+L für anspruchsvollere Teile.

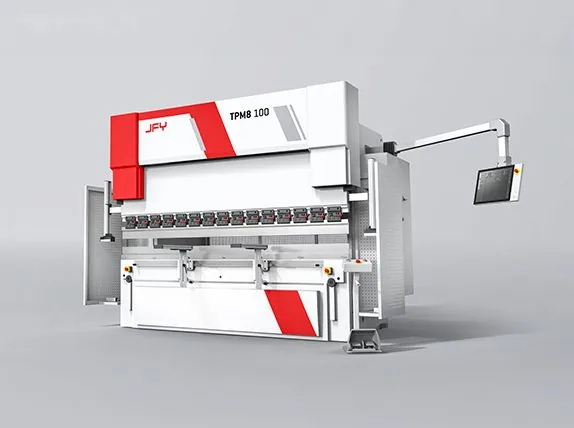

TPM8
Die robuste Standard-Serie für die tägliche Fertigung. Faires Preis-Leistungs-Verhältnis und klare Bedienung.
- Verfügbar von 60 t bis 320 t (60T, 100T, 150T, 225T, 320T)
- Biegelängen 2.050 mm bis 4.100 mm
- Elektro-hydraulisch mit synchronisierten Zylindern
- TJS-90T Steuerung mit 19″ Touchscreen und 3D-Simulation
- Presskraft
- 60: 320 t

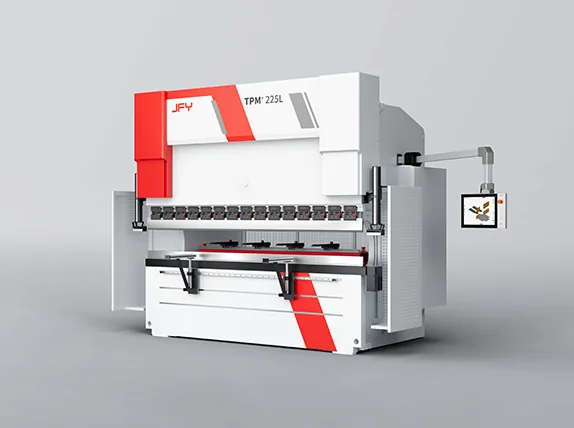

TPM+L
Die erweiterte Variante mit zusätzlicher Höhe und Hilfen für anspruchsvollere Biegeaufgaben.
- Verfügbar von 100 t bis 225 t (100T, 150T, 225T)
- Biegelänge 3.100 mm
- 315 mm Hub und 675 mm Einbauhöhe
- 4-Achs-Hinteranschlag und mechanische Bombierung mit Punktkompensation
- Presskraft
- 100: 225 t
TPM8 und TPM+L im direkten Vergleich
| TPM8 | TPM+L | |
|---|---|---|
| Presskraft | 60 / 100 / 150 / 225 / 320 t | 100 / 150 / 225 t |
| Biegelänge | 2.050 bis 4.100 mm | 3.100 mm |
| Hub | 215 mm, bei 320 t 315 mm | 315 mm |
| Einbauhöhe | 480 mm, bei 320 t 580 mm | 675 mm |
| Hinteranschlag | 1 bis 4 Achsen (X1/X2, R1/R2, Z1/Z2) | 4 Achsen |
| Bombierung | hydraulisch, automatische Kompensation | mechanisch mit Punktkompensation |
| Antrieb | elektro-hydraulisch, synchronisierte Zylinder | elektro-hydraulisch |
| Steuerung | TJS-90T, 19″ Touch, 3D-Simulation | TJS, 19″ Touch, DXF/IGS-Import |
| Ausgelegt für | tägliche Fertigung, breites Standardspektrum | tiefe Kästen, hohe Schenkel, anspruchsvolle Biegefolgen |
Wann welche Maschine
Die TPM8 deckt das gängige Spektrum ab und bietet mit 60 bis 320 Tonnen und Biegelängen bis 4.100 mm die größere Bandbreite. Sie ist die richtige Wahl, wenn dein Teilespektrum überwiegend aus Standardgeometrien besteht.
Die TPM+L lohnt sich, sobald die Bauteilgeometrie zum Engpass wird. Mehr Hub und mehr Einbauhöhe bedeuten, dass höhere Werkzeuge und tiefere Teile möglich werden. Der Vierachs-Hinteranschlag spart Rüstzeit bei schrägen und abgesetzten Anschlägen, die mechanische Bombierung mit Punktkompensation hält den Winkel über die gesamte Biegelänge konstant.
Kurz gesagt: Die TPM8 entscheidest du über Tonnage und Länge, die TPM+L über Geometrie.
Was die Maschine im Alltag bringt
Wiederholgenaues Biegen
Stabile Mechanik und präzise Achsregelung. Das erste und das tausendste Teil sehen gleich aus.
Klare Bedienung
Übersichtliche Steuerung, logische Menüführung. Bediener finden sich nach kurzer Einweisung zurecht.
Kurze Werkzeugwechsel
Schnellspannsysteme verkürzen Rüstzeiten. Auch bei kleinen Losgrößen bleibt die Maschine produktiv.
Sicheres Arbeiten am Werkstück
Schutzeinrichtungen sind in den Bedienablauf integriert. Sicherheit und Tempo schließen sich nicht aus.
Wartungsfreundlich
Zugängliche Komponenten, dokumentierte Wartungsintervalle. Routinearbeiten machst du im eigenen Haus.
Biegeprogramme offline erstellen
Mit JFY Plus erstellst du Biegefolgen am Arbeitsplatz, prüfen Werkzeuglogik und Kollisionen vorab. Die Maschine produziert weiter, während die nächste Charge vorbereitet wird.
Mehr zur SoftwareService und Schulung
Aufstellung
Wir koordinieren Transport, Aufstellung und Inbetriebnahme. Erstabnahme inklusive.
Schulung
Einweisung deiner Bediener an der Maschine und an deinen Teilen. Auf Deutsch, mit klaren Standardabläufen.
Ersatzteile & Wartung
Verschleißteile bevorratet, Wartungsintervalle dokumentiert. Servicetechniker in Deutschland und den Niederlanden.
Häufige Fragen zum Kauf einer JFY Abkantpresse
Antworten zu Auswahl, Presskraft, Werkzeugen, Lieferung und Service. Wenn du dir bei deinem Teilespektrum unsicher bist, rechnen wir das gemeinsam durch.
Welche Presskraft brauche ich für meine Bleche?
Als Faustformel für das Freibiegen gilt: Blechdicke in Millimetern mal acht mal Biegelänge in Metern ergibt die Presskraft in Tonnen. Für 6 mm Baustahl über 3 Meter sind das rund 132 Tonnen. Edelstahl braucht etwa das Anderthalbfache, Aluminium etwa die Hälfte, Gesenkbiegen rund das Dreifache. Wähle die Maschine so, dass dein Regelbedarf bei etwa 80 Prozent der Nennpresskraft liegt. Die vollständige Tabelle findest du weiter oben auf dieser Seite.
Welche Blechdicke schafft eine TPM8?
Das hängt an der Biegelänge, nicht nur an der Dicke. Eine TPM8 320T biegt 12 mm Baustahl über 3 Meter oder 10 mm über 4 Meter. Eine TPM8 100T schafft 4 mm über 2 Meter oder 6 mm über gut einen Meter. Entscheidend ist immer die Kombination aus Dicke und Länge.
Was ist der Unterschied zwischen Freibiegen und Gesenkbiegen?
Beim Freibiegen, auch Luftbiegen genannt, drückt der Stempel das Blech nicht bis auf den Matrizenboden. Der Winkel ergibt sich aus der Eintauchtiefe, wodurch sich unterschiedliche Winkel ohne Werkzeugwechsel biegen lassen. Das ist die Standardbetriebsart. Beim Gesenkbiegen fährt der Stempel bis auf den Matrizenboden. Der Winkel wird genauer und die Rückfederung geringer, dafür ist rund die dreifache Presskraft nötig und jeder Radius braucht seinen eigenen Werkzeugsatz.
Was unterscheidet die TPM8 von der TPM+L?
Die TPM8 ist die Standard-Serie für die tägliche Fertigung mit Biegelängen von 2.050 bis 4.100 mm. Die TPM+L hat mehr Hub (315 mm) und mehr Einbauhöhe (675 mm), dazu einen 4-Achs-Hinteranschlag und mechanische Bombierung mit Punktkompensation. Sie lohnt sich bei tiefen Kästen, hohen Schenkeln und anspruchsvolleren Biegefolgen.
Wie viele Achsen brauche ich am Hinteranschlag?
Zwei Achsen genügen für einfache Kantungen mit rechtwinkligen Anschlagkanten. Ab vier Achsen sparst du deutlich Rüstzeit, sobald schräge oder abgesetzte Teile dazukommen, weil die Anschlagfinger sich in Höhe und Neigung mitverstellen. Die TPM+L hat serienmäßig einen Vierachs-Hinteranschlag.
Sind die Werkzeuge im Preis enthalten?
Werkzeuge sind ein eigener Kostenblock, der beim Angebotsvergleich häufig übersehen wird. Wir weisen sie deshalb getrennt aus. Welche Ober- und Unterwerkzeuge du brauchst, hängt an deinem Teilespektrum, und genau das stimmen wir vor der Bestellung ab, damit du am Aufstelltag produzieren kannst.
Welche Werkzeugnormen passen auf die Maschine?
Die Maschinen arbeiten mit gängigen Werkzeugnormen für Ober- und Unterwerkzeuge, Schnellspannsysteme sind optional. Sonderwerkzeuge für deine Teile stimmen wir vorab ab, damit du am Aufstelltag direkt produzieren kannst.
Kann ich Biegeprogramme offline erstellen?
Ja. Mit JFY Plus programmierst du Biegefolgen am Arbeitsplatz, prüfst Werkzeuglogik und Kollisionen vorab und schickst das Programm an die Maschine. Die Presse produziert weiter, während der nächste Auftrag vorbereitet wird.
Was kostet eine CNC-Abkantpresse von JFY?
Der Preis hängt von Presskraft, Biegelänge, Hinteranschlag, Bombierung und Werkzeugpaket ab. Pauschale Zahlen nennen wir bewusst nicht. Du bekommst ein Angebot mit einzeln ausgewiesenen Positionen, damit du siehst, wofür du zahlst.
Wer übernimmt Aufstellung, Schulung und Wartung?
I-H&S. Wir koordinieren Transport, Aufstellung und Inbetriebnahme inklusive Erstabnahme, schulen deine Bediener an deinen eigenen Teilen und halten Verschleißteile in Deutschland und den Niederlanden vorrätig.
Erst verstehen, dann entscheiden
Diese Seite zeigt dir die JFY Abkantpressen. Wenn du vorher wissen willst, wie Biegen, Programmierung und Rüstzeit zusammenhängen, findest du das in unserem Expertenwissen. So stellst du im Gespräch die richtigen Fragen und kaufst nicht mehr Maschine, als du brauchst.
- Wie Presskraft, Blechdicke und Matrizenöffnung zusammenhängen
- Was Offline-Programmierung im Alltag wirklich einspart
