ABKANTPRESSEN-SERIE

TPM8 — Technische Daten

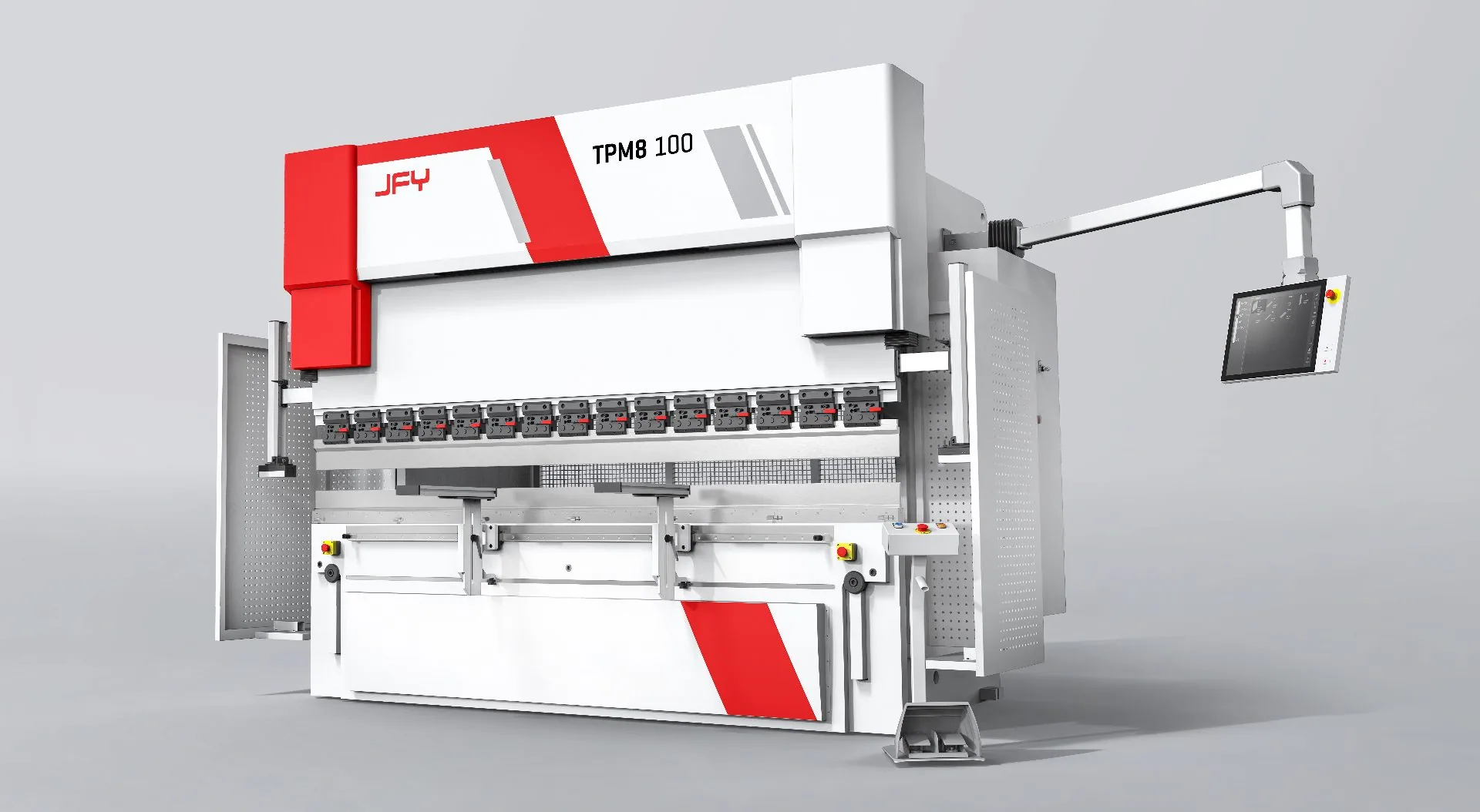

TPM8

Maximale Produktivität, einfache Bedienung und höchste Sicherheit: Die TPM bietet das beste Preis-Leistungs-Verhältnis. Dank robustem Rahmen, automatischer Kompensation und benutzerfreundlicher TJS-Steuerung liefert sie präzise Ergebnisse in Rekordzeit.

Verfügbar von 60 t bis 320 t (60T, 100T, 150T, 225T, 320T)
Biegelängen 2.050 mm bis 4.100 mm
Elektro-hydraulisch mit synchronisierten Zylindern
TJS-Steuerung mit 19″ Touchscreen und 3D-Simulation

Beratung anfragen

Bend limits with JFY

Bestes Preis-Leistungs-Verhältnis

Die TPM bietet außergewöhnliche Produktivität dank stabiler Rahmenstruktur, langlebiger hydraulischer Bombierung und automatischer Kompensation. So entstehen präzise Biegewinkel und linear gebogene Werkstücke.

Einfach zu bedienen und zu programmieren

Das TJS-90T-System mit 19-Zoll-Touchscreen automatisiert die Auftragsvorbereitung und bietet eine 3D-Simulation des gesamten Biegevorgangs.

Maximale Maschinensicherheit

Redundante Sicherheitsarchitektur und moderne Lichtschrankentechnologie schützen den Bediener im täglichen Schichtbetrieb.

Service der Spitzenklasse

Umfassendes und professionelles Servicenetz mit lokaler Unterstützung über die I-H&S GmbH. Vor Ort, wenn es zählt.

Passende Werkzeuge

Umfassende Werkzeuglösungen und Starter-Pakete für Anfänger und Profis, von Standardwerkzeugen bis zu Sonderausführungen.

Technische Daten

Spezifikationen TPM8

Antrieb

Elektro-hydraulisch, 2 Zylinder

Steuerung

TJS-90T (19″ Touchscreen)

Hinteranschlag

Bis zu 4 Achsen (X1/X2, R1/R2, Z1/Z2)

Sicherheit

Redundante Architektur, Lichtschranken

Modell Hauptspezifikationen	Einheit	60T 60/2050	100T 100/3100	150T 150/3100	225T 225/3100	320T 320/4100

Maschine
Max. Biegekraft	kN	600	1.000	1.500	2.250	3.200
Max. Länge der Biegung	mm	2.050	3.100	3.100	3.100	4.100
Ständerabstand	mm	1.600	2.700	2.700	2.700	3.700
Ausladung	mm	350	410	410	410	410
Hub	mm	215	215	215	215	315
Einbauhöhe	mm	480	480	480	480	580

Geschwindigkeiten
Eilgangsgeschwindigkeit	mm/s	180	220	180	160	120
Arbeitsgeschwindigkeit	mm/s	10	10	10	10	9
Rücklaufgeschwindigkeit	mm/s	180	210	180	160	110

Anschluss & Verbrauch
Leistung des Hauptmotors	kW	8,5	12,4	17,8	21,4	25,2
Fassungsvermögen des Öltanks	l	250	400	400	400	550
Gewicht der Maschine	kg	5.320	8.350	9.950	13.550	22.500
Spannungsversorgung	–	400 V / 50 Hz	400 V / 50 Hz	400 V / 50 Hz	400 V / 50 Hz	400 V / 50 Hz

Hinweis: Spezifikationen können je nach Konfiguration leicht variieren. Verbindliche technische Daten erhältst du auf Anfrage.

Angebot anfordern

Details

Was die TPM8 im Detail ausmacht.

Fünf Baugruppen, die den Unterschied im täglichen Schichtbetrieb machen — vom Servomotor über die Steuerung bis zum 4-Achs-Hinteranschlag.

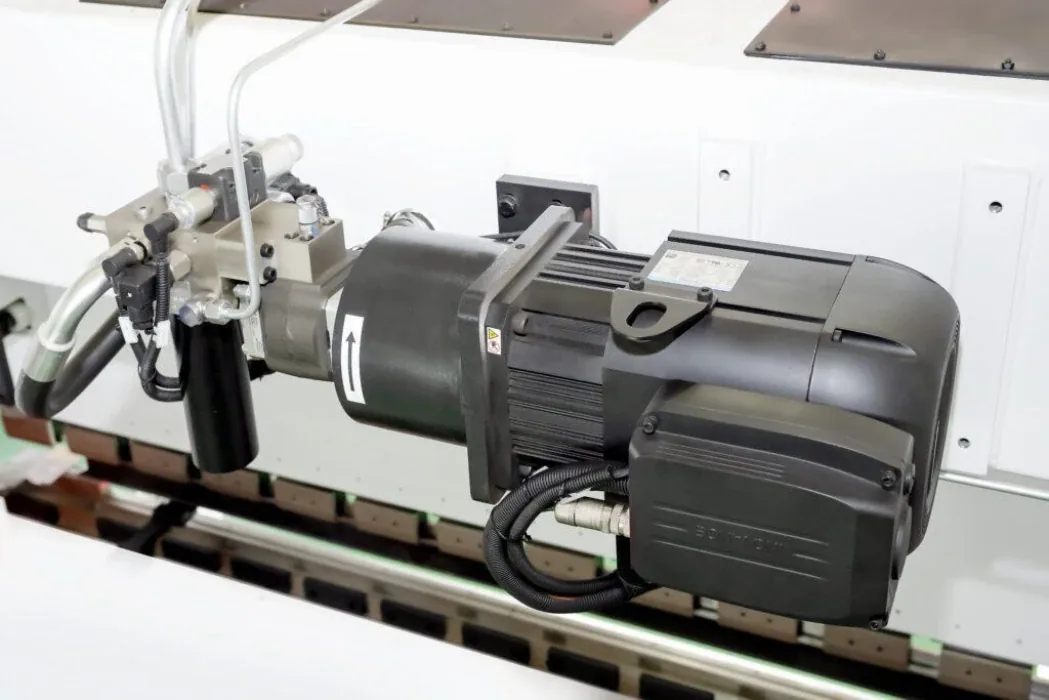

Effizienter Servomotor

Der Servomotor reduziert den Energieverbrauch um etwa 40 % im Vergleich zu einem AC-Motor.
Neue Maschinengeneration um 20 % effizienter.
Deutlich reduzierte Öltemperaturen verbessern die Leistung und verlängern die Lebensdauer des Hydrauliksystems.

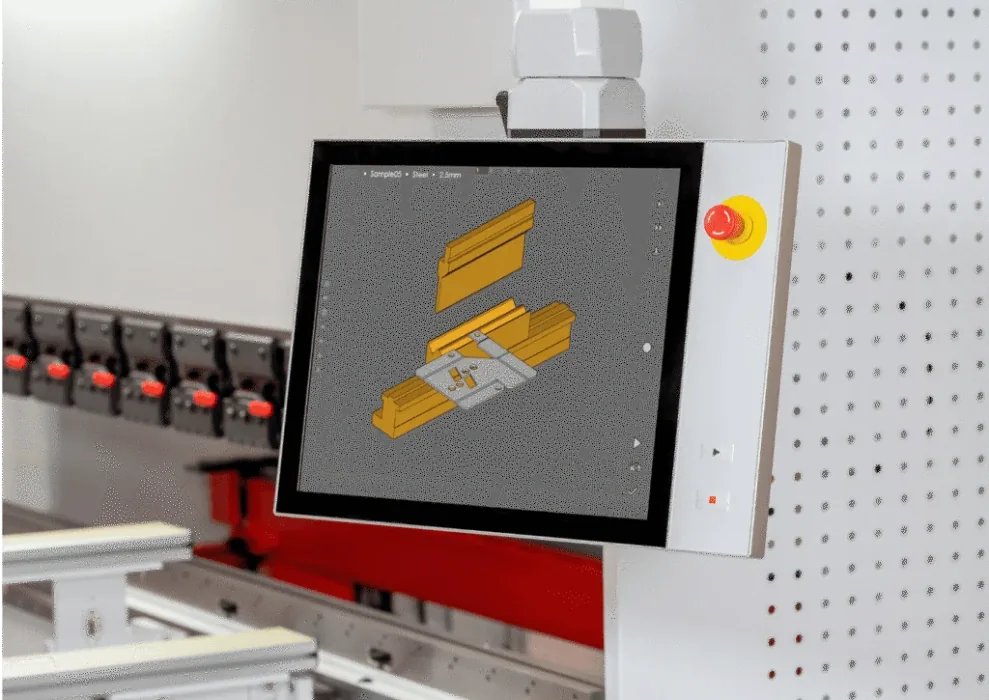

Intuitive TJS-Steuerung

[Bildplatzhalter: TJS-Bedienpanel der TPM8]

Windows 10 Enterprise mit 19″ LCD-Touchscreen, 1280 × 1024 Auflösung und Multi-Touch-Unterstützung.
Digitale 2D-Grafik-Konturprogrammierung mit 3D-Ansicht, automatischer Vorbereitung des Biegevorgangs und Biegesimulation.
Unterstützt CAD-Datei-Import (DXF), 3D-Datei-Import (IGS), flexible automatische Berechnung der Biegevorgänge und Kollisionserkennung für Werkstück, Werkzeuge und Maschinenkörper.

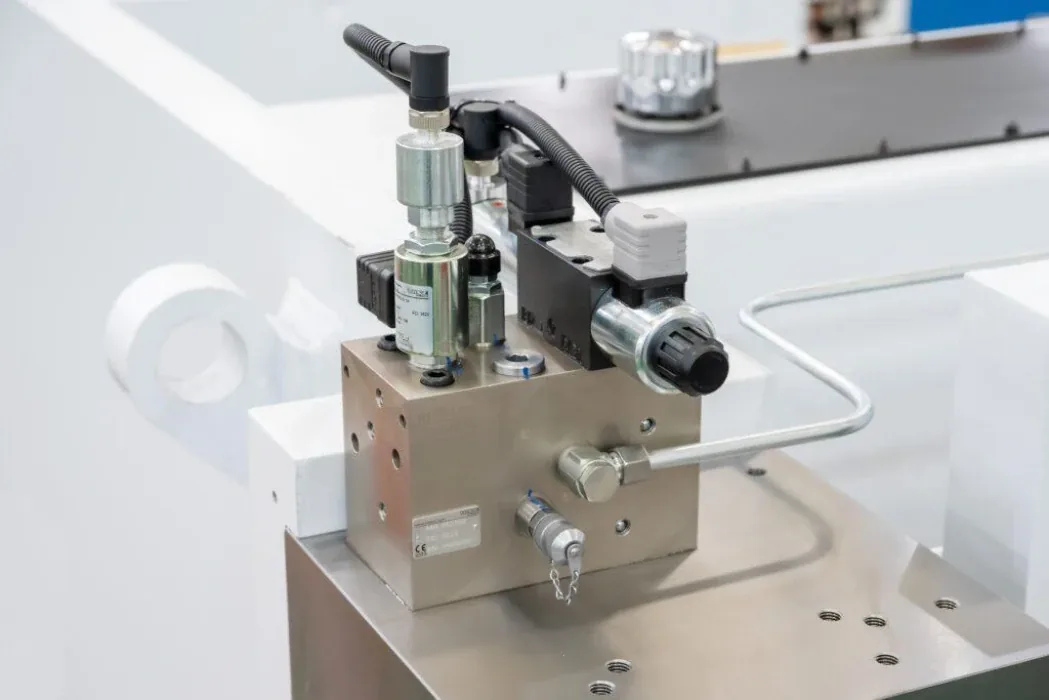

Integriertes Hydrauliksystem

[Bildplatzhalter: Hydraulikblock der TPM8]

Das elektro-hydraulische System steuert zwei Zylinder für hohe, synchronisierte Genauigkeit beim Biegen und Nachpositionieren.
Das integrierte hydraulische Steuerungssystem minimiert den Ölverbrauch und verbessert die Maschinenstabilität.

Hydraulische Bombierung

[Bildplatzhalter: Hydraulisches Bombiersystem]

Das hydraulische Automatik-Bombierungssystem sorgt für ein gleichmäßiges und präzises Biegeergebnis, auch für sehr lange Werkstücke.
Die Steuerung regelt automatisch die notwendige Kompensation für eine präzise und komfortable Bedienung.

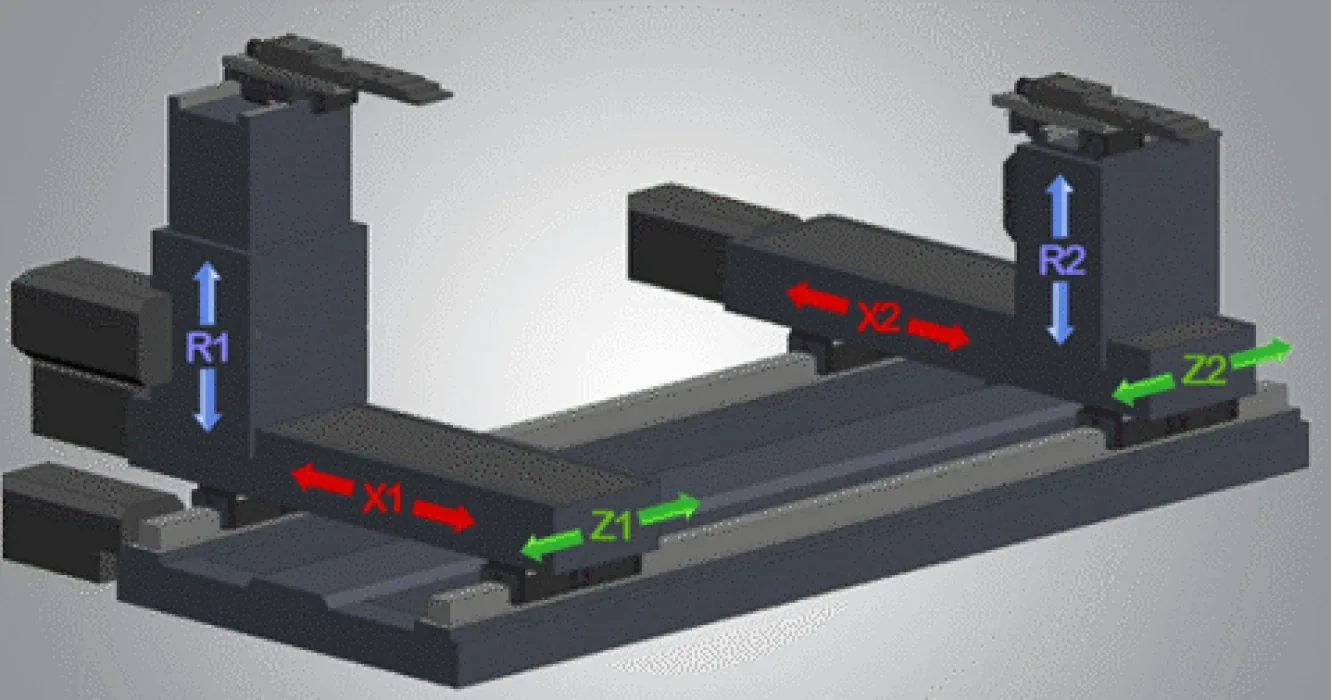

Flexibles Hinteranschlag-System

[Bildplatzhalter: 4-Achs-Hinteranschlag]

Hohe Geschwindigkeit und hohe Positioniergenauigkeit.
Das multifunktionale Hinteranschlagsystem reicht von einer standardmäßigen Einachs-Konfiguration bis hin zu einer 4-Achs-Konfiguration (X1/X2, R1/R2, Z1/Z2).
