FASERLASER-SERIE

BFC — Technische Daten

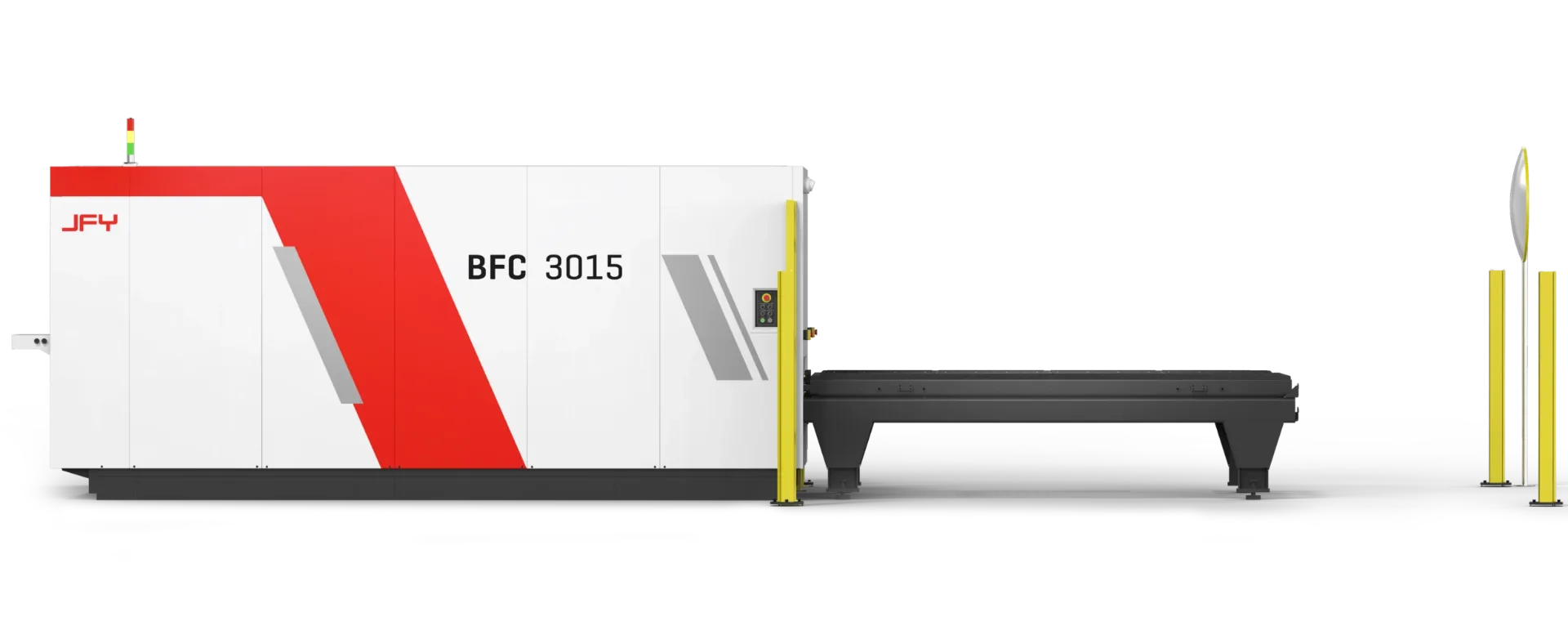

JFY BFC 3015 – Seitenansicht mit Wechseltisch

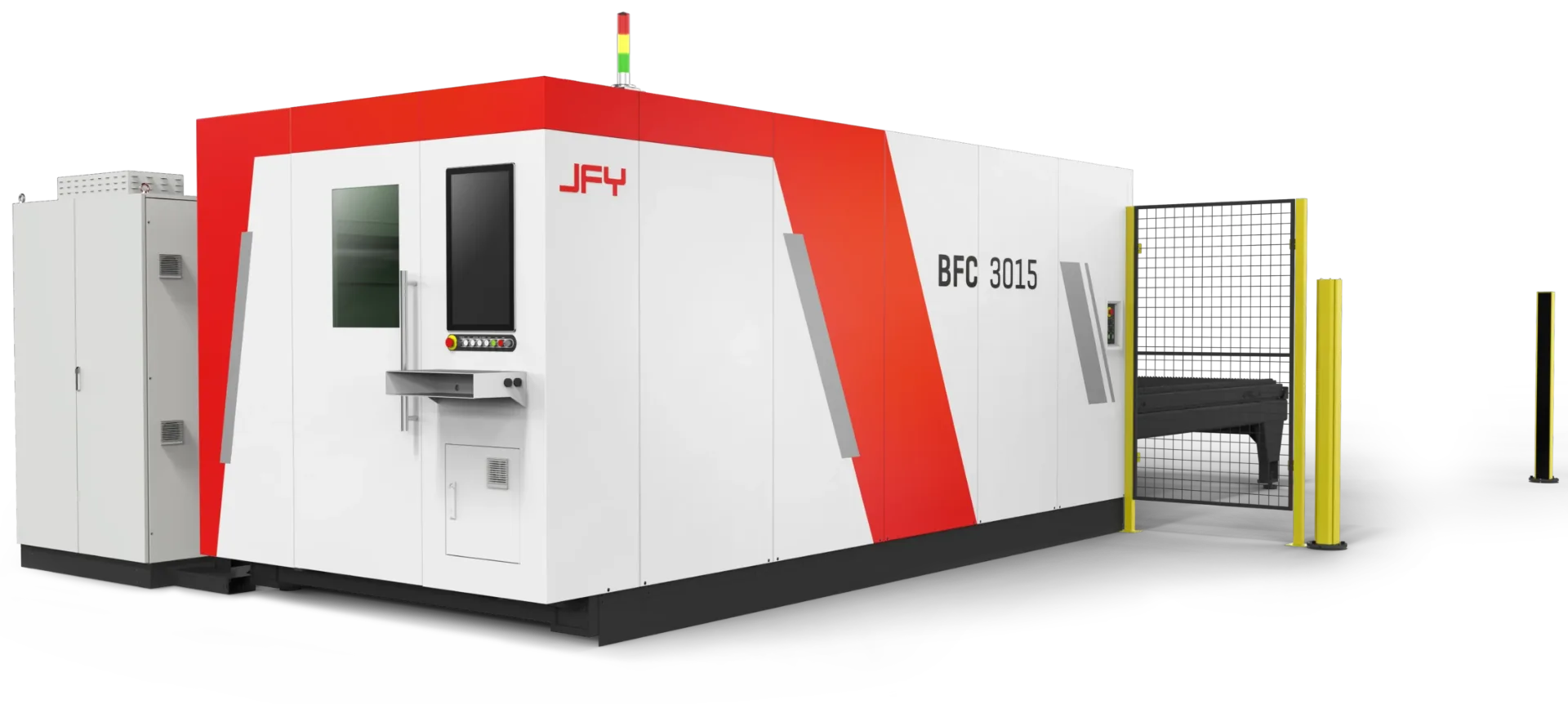

JFY BFC 3015 – Ansicht mit Schaltschrank und Schutzeinhausung

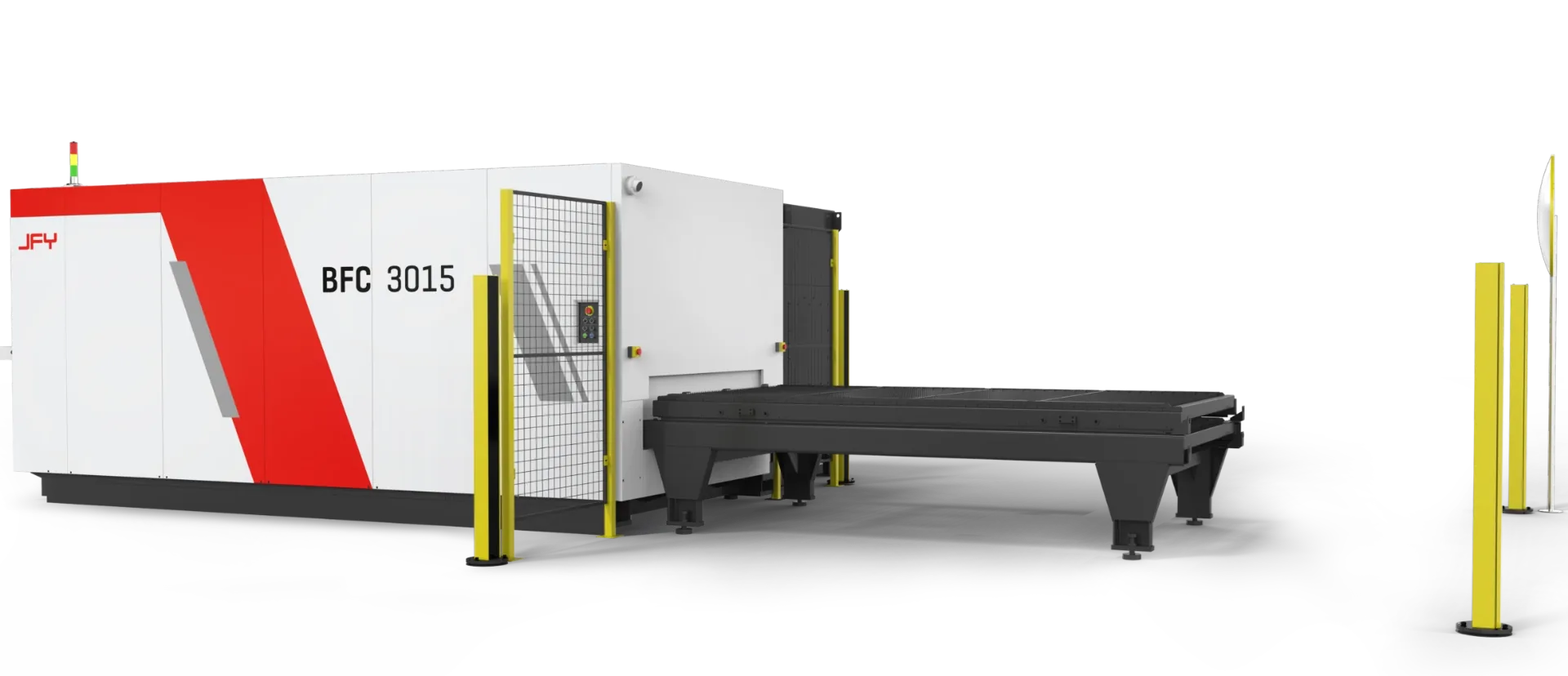

JFY BFC 3015 – Rückansicht mit ausgefahrenem Tisch

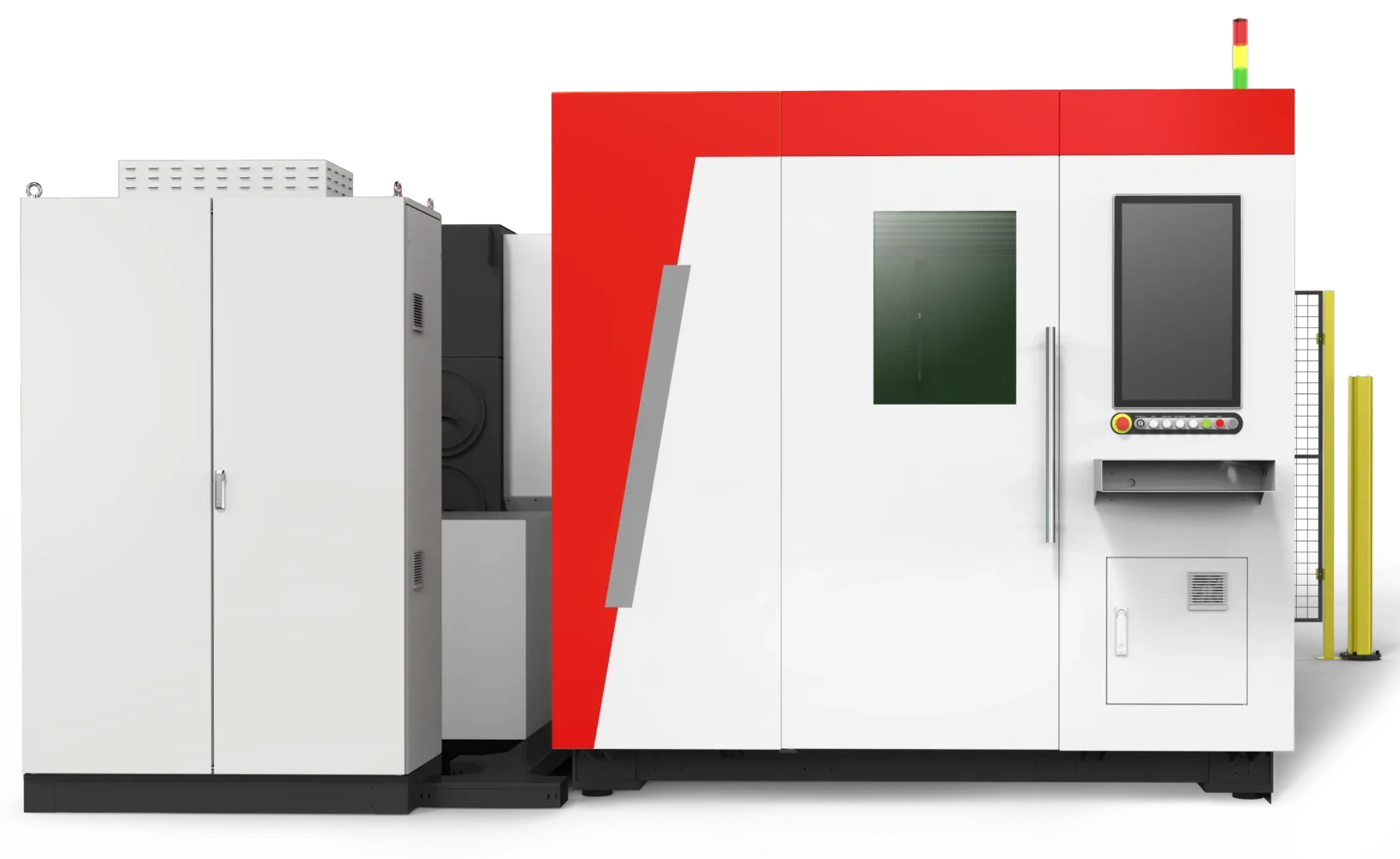

JFY BFC 3015 – Frontansicht mit Schaltschrank

Serie BFC

BFC

Die robuste Allround-Serie für die tägliche Fertigung. Faire Investition, kalkulierbare Wartung.

JFY-MAX Elite Laserquelle
Verfügbar mit 3, 6, 12 und 20 kW
Sicherheit nach PL-d (ISO 13849-1)

Beratung anfragen

Technische Daten

Spezifikationen BFC

Laserquelle

JFY-MAX Elite

Schneidkopf

BOCHU BLT Auto-Focus

Steuerung

BOCHU FSCUT

Sicherheit

PL-d (ISO 13849-1)

Modell Format	3015 3.000 × 1.500 mm	4020 4.000 × 2.000 mm	6025 6.000 × 2.500 mm

Maschine
Verfügbare Laserstärken	3 kW · 6 kW · 12 kW · 20 kW	3 kW · 6 kW · 12 kW	6 kW · 12 kW
Maschinengewicht	7.600 kg	10.000 kg	16.000 kg

Achsen & Performance
X-Achse Verfahrweg	1.545 mm	2.050 mm	2.550 mm
Y-Achse Verfahrweg	3.070 mm	4.050 mm	6.100 mm
Z-Achse Verfahrweg	310 mm	260 mm	300 mm
Max. Geschwindigkeit X+Y	140 m/min	140 m/min	140 m/min
Beschleunigung	1,7 G	1,7 G	1,7 G
Positioniergenauigkeit	±0,03 mm/m	±0,03 mm/m	±0,03 mm/m
Schneidgenauigkeit	±0,1 mm/m	±0,1 mm/m	±0,1 mm/m

Max. Blechdicke bei 12 kW Wählen:
Baustahl	40 mm	40 mm	40 mm
Edelstahl	40 mm	40 mm	40 mm
Aluminium	40 mm	40 mm	40 mm
Messing	20 mm	20 mm	20 mm

Anschluss & Verbrauch bei 12 kW Wählen:
Aktive Leistungsaufnahme	70 kW	70 kW	75 kW
Anschlussleistung	95 kVA	95 kVA	95 kVA
Spannungsversorgung	400 V / 50 Hz	400 V / 50 Hz	400 V / 50 Hz

Hinweis: Beim 12 kW-Modell im Format 4020 beträgt die maximale Schneiddicke auf dem oberen Tisch 40 mm, auf dem unteren werden max. 30 mm empfohlen. Kupfer kann nur mit der BFC⁺ geschnitten werden.

Laserquelle JFY-MAX Elite

Technische Daten je Leistungsklasse.

Modell JFY-MAX Elite	3 kW 3000 W	6 kW 6000 W	12 kW 12000 W	20 kW 20000 W

Technische Daten Laserquelle
Ausgangsleistung	3.000 W	6.000 W	12.000 W	20.000 W
Betriebsmodus	CW / moduliert	CW / moduliert	CW / moduliert	CW / moduliert
Leistungsbereich	10–100 %	10–100 %	10–100 %	10–100 %
Wellenlänge	1080 ± 10 nm	1080 ± 10 nm	1080 ± 10 nm	1080 ± 10 nm
Faserkerndurchmesser	50 µm	100 µm	100 µm	100 µm
Strahlqualität	1,1–1,8 mm·mrad	3,0–4,0 mm·mrad	3,0–4,0 mm·mrad	3,0–4,0 mm·mrad
Min. Biegeradius Faser	200 mm	200 mm	200 mm	200 mm
Betriebstemperatur	10–40 °C	10–40 °C	10–40 °C	10–40 °C
Luftfeuchtigkeit	10–85 %	10–85 %	10–80 %	10–80 %

Angebot anfordern

Details

Was die BFC im Detail ausmacht.

Fünf Baugruppen, die im täglichen Betrieb den Unterschied machen – von der Laserquelle über die Steuerung bis zum automatischen Tischwechsel.

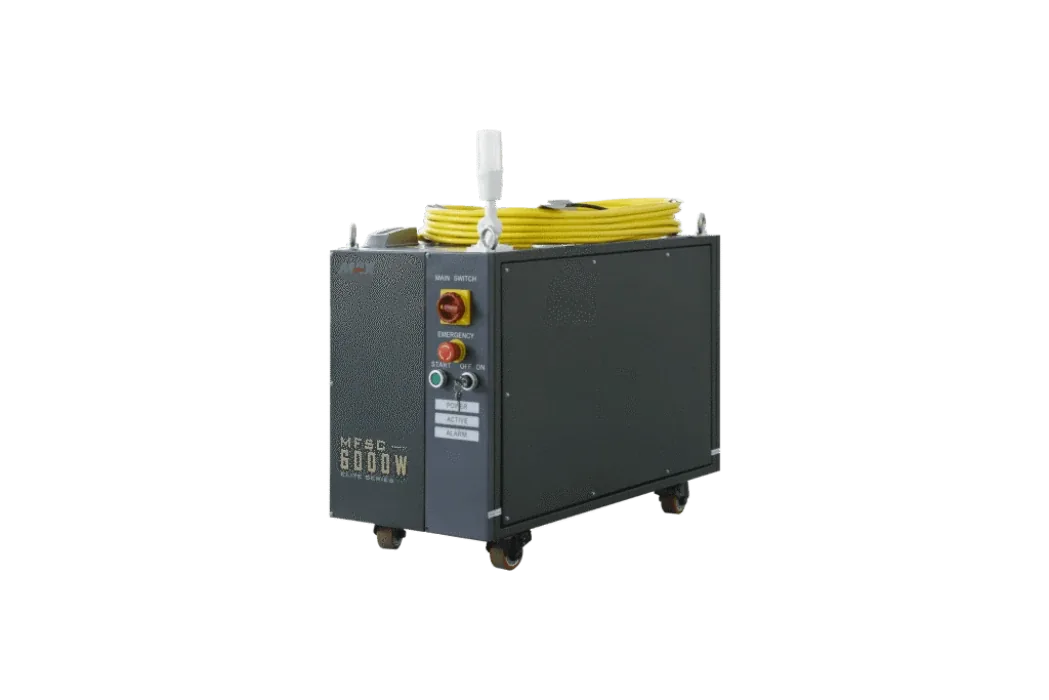

Zuverlässige optische Kette

JFY Laser der neuen Generation
Leistungsstarker, kompakter Einzelmodul-Faserlaser mit hervorragender Strahlqualität, zertifiziert nach PL-d (ISO 13849-1) – ideal für Remote-Bearbeitung und Hochfrequenz-Laserschneiden.
BOCHU Autofokus-Schneidwerk
Integrierte Sensoren sorgen für Überwachung in Echtzeit, schnelle Diagnose und reduzierte Ausfallzeiten.
Self-Service und Kosteneffizienz
Dank kollisionssicherer Konstruktion kannst du die Schneidköpfe selbst austauschen – das senkt die Wartungskosten.
Robuste Kühlung
Ein Wasserkühlsystem, das 90 % des optischen Pfades des Schneidkopfes abdeckt, gewährleistet eine stabile und effiziente Schneidleistung.

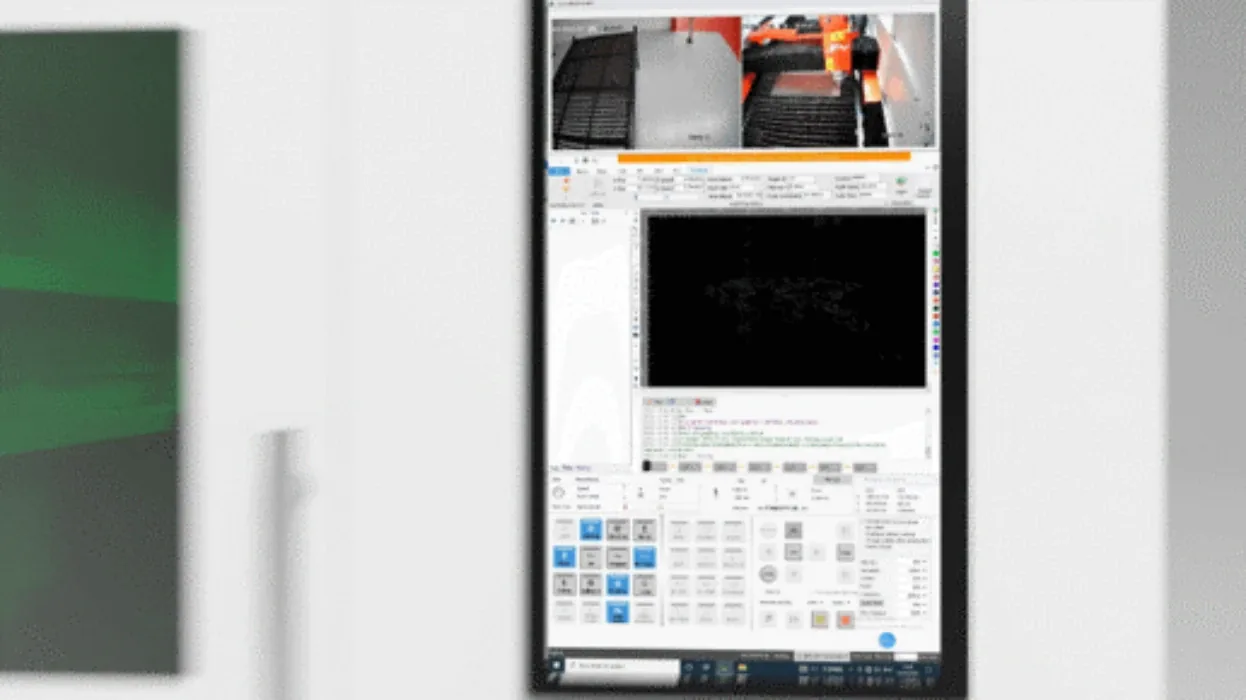

Intuitives Steuerungssystem

Benutzerfreundliche Steuerung
Die neueste HMI von JFY und das Full-Solution-Steuerungssystem FSCUT sorgen für hohe Leistung und eine ergonomische Oberfläche für einfache Einrichtung.
Vielfältige Lochstechfunktionen
Unterstützt mehrstufige Lochstechprozesse sowie segmentierte und schrittweise Muster.
Moderne Schneidtechnologien
Fly Cut, Froschsprung, Schnittspaltkompensation und Anfahrfunktionen sind serienmäßig verfügbar.
Flexible Dateiformate
Unterstützt gängige Dateiformate zum direkten Import von Designs in das System.

Exzellente Stabilität und Präzision

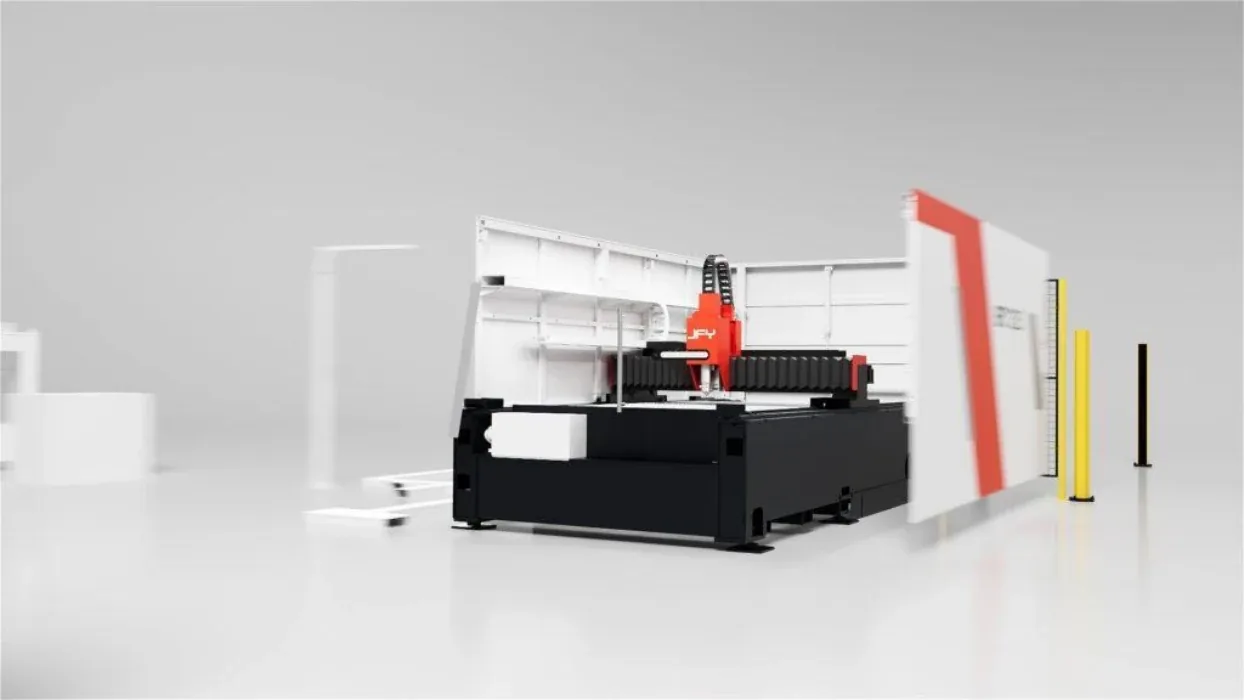

Höchste Stabilität durch Schweißbett
Das verschweißte Maschinenbett sorgt für maximale Torsionssteifigkeit und gewährleistet höchste Genauigkeit bei allen Bauteilen.
Schweißtechnologie nach neuesten Standards
Abschnittsweise Schweißverfahren entsprechen modernsten Fertigungsrichtlinien und garantieren dauerhafte Qualität.
Optimale Konstruktion dank FEA
Die Finite-Elemente-Analyse (FEA) stellt strukturelle Integrität und maximale Leistungsfähigkeit sicher.

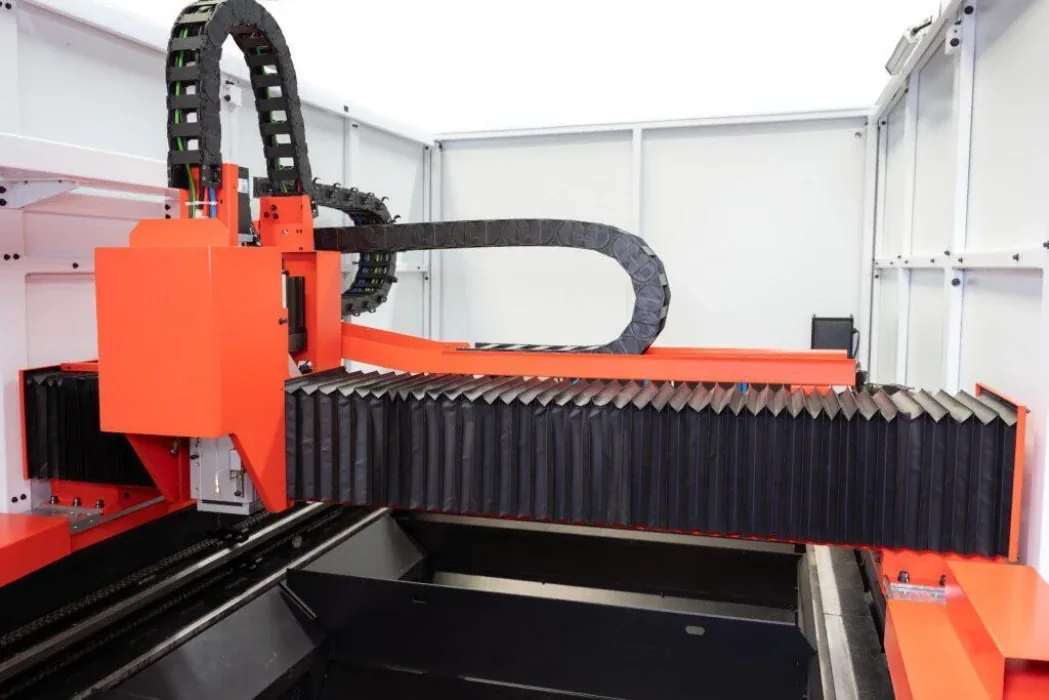

Schlittenbalken aus High-Tech-Aluminium

Luftfahrtgeeignete Aluminiumlegierung
Gefertigt aus hochwertigem Aluminium, wie es auch in der Luftfahrt eingesetzt wird – für maximale Stabilität und Langlebigkeit.
Leichtes Design
Das geringe Gewicht erleichtert die Handhabung und sorgt für hohe Effizienz im Betrieb.
Ausgewogene Tragfähigkeit
Optimal konstruierte Statik garantiert hohe Belastbarkeit bei gleichbleibender Präzision.
Dynamische Spitzenleistung
Herausragende Bewegungs- und Beschleunigungswerte ermöglichen eine konstant hohe Schneidgeschwindigkeit.

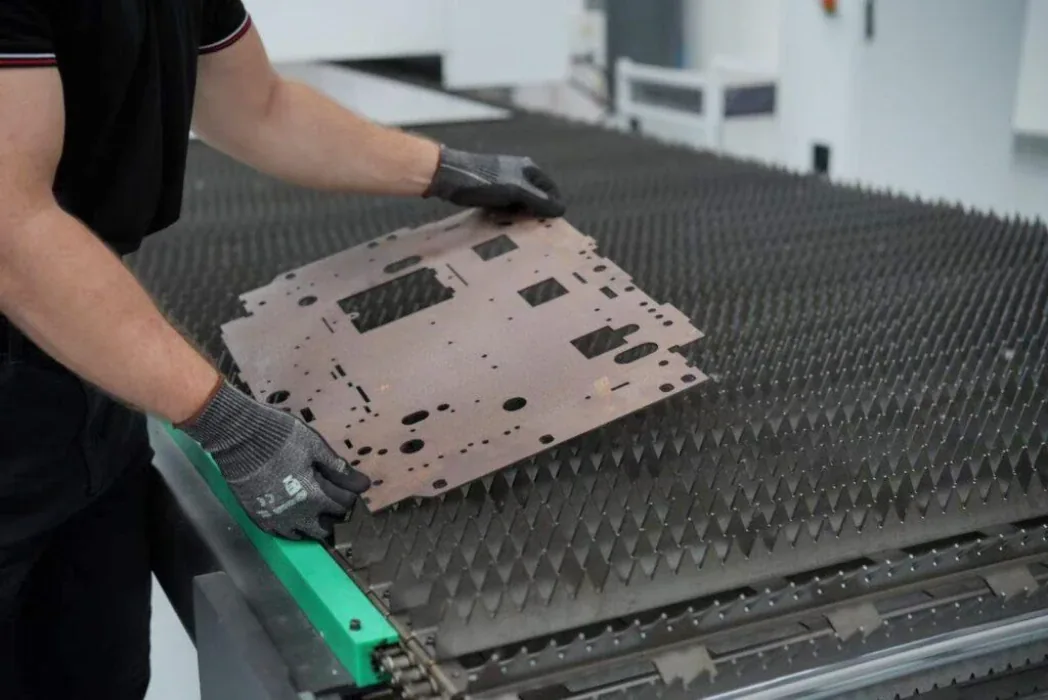

Automatischer Austausch von Arbeitstischen

Doppelte Arbeitstische für maximale Leistung
Die Tische sind doppelt austauschbar und mit langlebigen, leistungsstarken Bewegungseinheiten ausgestattet – für höchste Zuverlässigkeit im Dauerbetrieb.
Schneller Tischwechsel in Rekordzeit
Mit einer Wechselzeit von nur 10–16 Sekunden steigert das System die Arbeitseffizienz erheblich und reduziert Stillstandszeiten auf ein Minimum.

Im Detail

Robust gebaut, einfach zu bedienen.

Klare Mechanik, dokumentierte Wartungsintervalle und eine Bedienoberfläche, die auch Bediener ohne tiefes Laser-Know-how schnell beherrschen.

Detailaufnahme Schneidkopf des JFY BFC Faserlasers
